نام: | رابط پی ان پی سی بی | شماره پین: | 6 پین |
---|---|---|---|
مواد: | برنج ، SUS304 ، سیاه HTN | تست زندگی: | 50،000 چرخه حداقل. |
درمان سطح: | آبکاری طلا | مقاومت تماسی: | 50mΩ حداکثر (پین). |
آزمایش افشاندن نمک: | 48 ساعت | دمای بازتاب: | 265 درجه ، 4 ~ 5 ثانیه |
برجسته کردن: | اتصال 6 پین PCB,از طریق سوراخ تماس پین کانکتور,کانکتور پین تماس Cusomized,Through Hole Contact Pin Connector,Contact Pin Connector Cusomized |

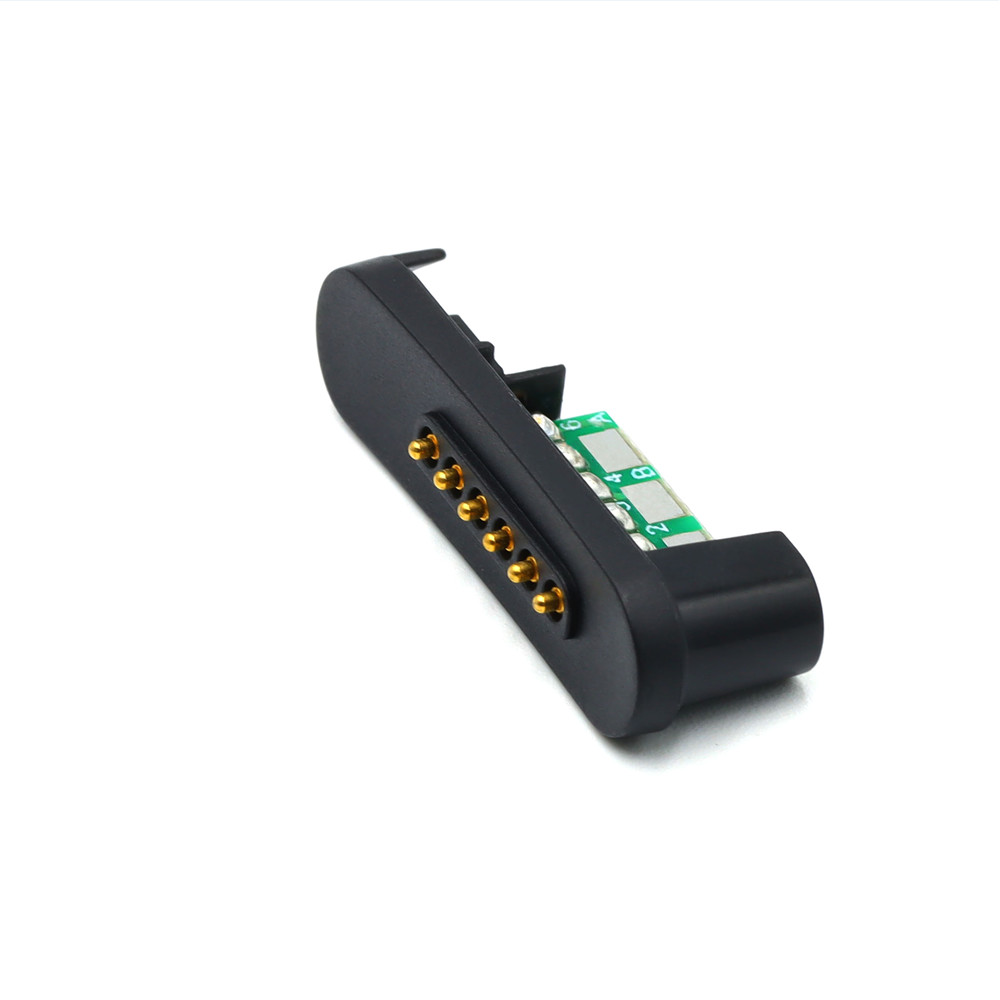

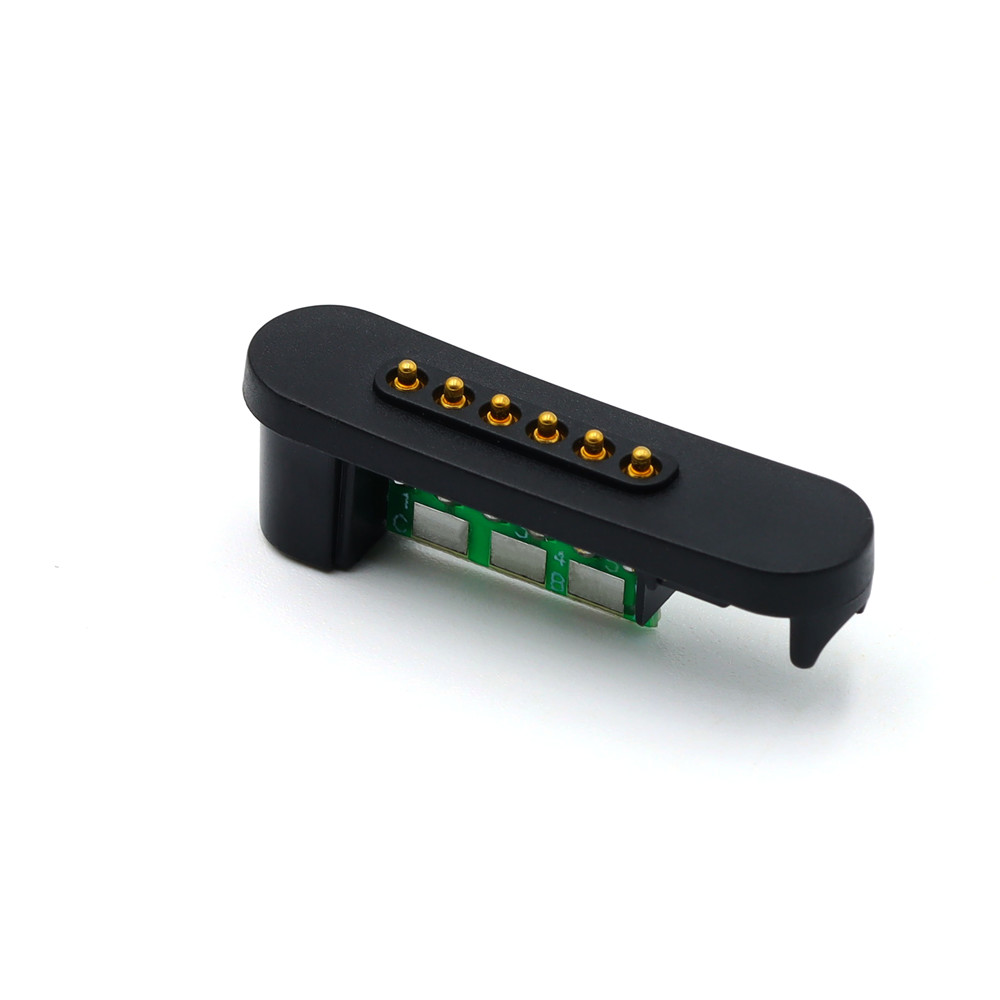

6pin از طریق سوراخ pcb بهار pogo کانکتور پین تماس الکتریکی.
شرکت Union Precision Electronic Limited (UPE)حرفه ای استسازنده سفارشیمتخصص درپنگ های پوگووکانکتورهای Pogo Pin با هوزاین شرکت به عنوان یکی از رقابتی ترین تامین کنندگان دراتصال دهنده ی پرنده دارصنعت صنعتی در چین، برای طیف گسترده ای از کاربردهای فن آوری بالا.
UPE به یکتولید کننده پیشروازپنگ های پوگوووصل کننده های پرتاب شده به بهار، استفاده از اهرمتکنولوژی تولید پیشرفتهوکنترل کیفیت سختگیرانهبرای خدمت به صنایع جهانی.
هدف ما برآورده کردن نیازهای مشتریان با محصولات امن و قابل اعتماد است. ما همچنین خدمات سفارشی را ارائه می دهیم و از آنجا که ما بسیاری از طراحان با تجربه در POGO PIN داریم،ما می توانیم به سرعت نمونه ای از کیفیت پایدار را سفارشی کنیم تا نیازهای طراحی مشتری را با چرخه توسعه محصول کوتاه برآورده کنیم.
مزایای کانکتورهای UPE با بار رباعی:
کانکتورهای بهار بارگذاری شده، که معمولاً به عنوان فلز های بهار یا فلز های پوگو شناخته می شوند، مزایای متعددی دارند:
قابلیت اطمینان:پین های UPE Pogo که از تکنولوژی CLIP استفاده می کنند، یک اتصال الکتریکی ثابت و قابل اعتماد را حتی در محیط های تحت لرزش و شوک مکانیکی فراهم می کنند.
طراحی کامپکت:اندازه کوچک آنها اجازه می دهد تا آنها را در فضاهای تنگ قرار دهند، که برای دستگاه های الکترونیکی مدرن و فشرده ایده آل است.
انعطاف پذیری:پین های پوگو می توانند با تغییرات سطحی سازگار شوند و حتی اگر سطوح جفت گیری به طور کامل تراز نشده باشند، اتصال پایدار را تضمین می کنند.
استفاده آسان:آنها کاربر پسند هستند، با نصب و نگهداری ساده.
دوام:آنها طراحی شده اند تا در برابر چرخه های متعدد اتصال و جدا کردن مقاومت کنند، باعث می شود آنها بسیار با دوام باشند
عملکرد پارامتر اتصال پين پگو با بارفشان
نام قطعات |
جدول عملکرد پارامتر |
|||
مواد بشکه |
مس |
مس بریلیوم |
فوسفور برنز |
|
مواد پلنگر |
مس |
مس بریلیوم |
فوسفور برنز |
فولاد ضد زنگ |
گزینه های بهار |
استینل |
سیم موسیقی |
|
|
الزامات پوشش |
طلا-آو
|
نقره-Ag
|
پالادیوم نیکل (Pd-Ni) |
|
جریان نامی |
1A، 2A، 3A، 5A، 15A یا 30A (ساخت های مختلف) |
|||
ولتاژ نامی |
DC 12V 24V |
|||
مقاومت تماس |
30mΩ 50mΩ حداکثر. |
|||
تست عمر |
50،000 چرخه حداقل 1000،000 چرخه حداکثر |
|||
Rدمای جریان |
265 درجه، 4 تا 5 ثانیه |
|||
آزمون قابلیت اطمینان PIN POGO |
||||
نیروی نگهدارنده |
در چرخه نامی 500±50 در ساعت،50حداقل 1000 چرخه |
|||
رطوبت |
EIA-364-31، روش آزمایش II، شرط A: اتصال کننده های مورد آزمایش با رطوبت نسبیاز 90 تا 95٪RH و دمای 40°C± 2°Cرطوبت نسبی برای 96 ساعت-آره |
|||
مقاومت در برابر گرما
|
EIA-364-56، روش 5، سطح 2 265°C+10/-0°Cبرای ۳۰ تا ۳۵ ثانیه
|
|||
اسپری نمک
|
EIA-364-26,شرط آزمایش B: اتصال کننده های مرتبط با 5±1% محلول نمک غلظت، 35+1°C/-2°Cبرای 48 ساعت |
|||
آزمایش نیروی یدکی
|
روش تست نیروی عادی، 100g±20g در ارتفاع کاری
|
|||
طول عمر دمایی
|
EIA-364-17، روش آزمایش A،شرط 4،شرط زمان آزمایش A اتصال به 85°C± 2°Cبرای 96 ساعت |
|||
قابلیت جوش دادن
|
EIA-364-52 غوطه ور شدن به 265±5°C، 60/40±5٪ Sn/pb جوش برای 4.0 ~ 5.0 ثانیه |
|||
مقاومت تماس
|
EIA-364-23 مقاومت تماس را با یک جریان آزمایش حداکثر 100 mA اندازه گیری کنیدو حداکثر ولتاژ 20 mV |
کانکتور پین پوگو از 6 قسمت تشکیل شده است: پلنگر، بشکه، بهار، مروارید سرامیکی، خانه، کاپ
برخی از کانکتورهای مخصوص پوگو پین برای مرجع:
حوزه کاربرد محصول:
سوالات عمومی
1چرا ما رو انتخاب کردي؟
با صددرصد اخلاص، شرکت ما بهترین خدمات را برای شما فراهم می کند هر محصول یا پس از فروش.ما به ارائه مناسب ترین نقل قول و طراحی نمونه های با کیفیت بالا با توجه به نقاشی یا الزامات خود راما بعد از فروش به هر مشتری تضمین می کنیم.
2ميشه محصولات رو براي ما سفارشي کني؟
ما بسیار خوشحال هستیم که برای شما سفارشی سازی کنیم یا برای شما طراحی کنیم. لطفاً نقاشی یا نمونه های خود را به ما ارائه دهید و نیازهای ویژه خود را در مورد محصولات به ما بگویید.ما می توانیم در اسرع وقت مطابق با نیازهای شما سفارشی سازی کنیم.
3.چقدر نمونه خرج ميشه؟
اگر اقلام موجود در انبار باشد، ما نمونه ها را به مشتریان رایگان ارائه می دهیم، اما شما باید حمل و نقل را تحمل کنید.
اگر به طور سفارشی iterms، ما را به طور مناسب هزینه و بازپرداخت نسبت معقول از هزینه نمونه زمانی که شما سفارش برای ما!
4زمان تحویل شما چطوره؟
زمان تحویل بستگی به مقدار و دشواری سفارش مشتری دارد. معمولاً تحویل کالاهای موجود در عرض 3 روز در حالی که محصولات سفارشی در عرض 2 هفته تحویل داده می شوند.
5چطوره کنترل کيفيت شرکت شما؟
ما محصولات را آزمایش و بررسی خواهیم کرد تا کیفیت محصولات را برای رضایت شما تضمین کنیم. کیفیت در شرکت ما از مواد تا تحویل مهم است،همه چيز دو بار بررسي خواهد شد و شرکت IS09001 را به دست خواهد آورد تا اين موضوع را تضمین کند.
چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* شما به ما نقشه یا نمونه بفرستید
* ما ارزیابی پروژه را انجام می دهیم
ما نمونه رو درست ميکنيم و بهتون ميفرستيم
* فکر ميکني نمونه خوبه پس سفارش بده و 30 درصد پيش پرداخت بده
* ما شروع به ساخت محصول می کنیم
* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني
* ما محصولات را به شرکت حمل و نقل ارسال می کنیم
مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل
روش پرداخت:T/T،PayPal،OCBC
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
