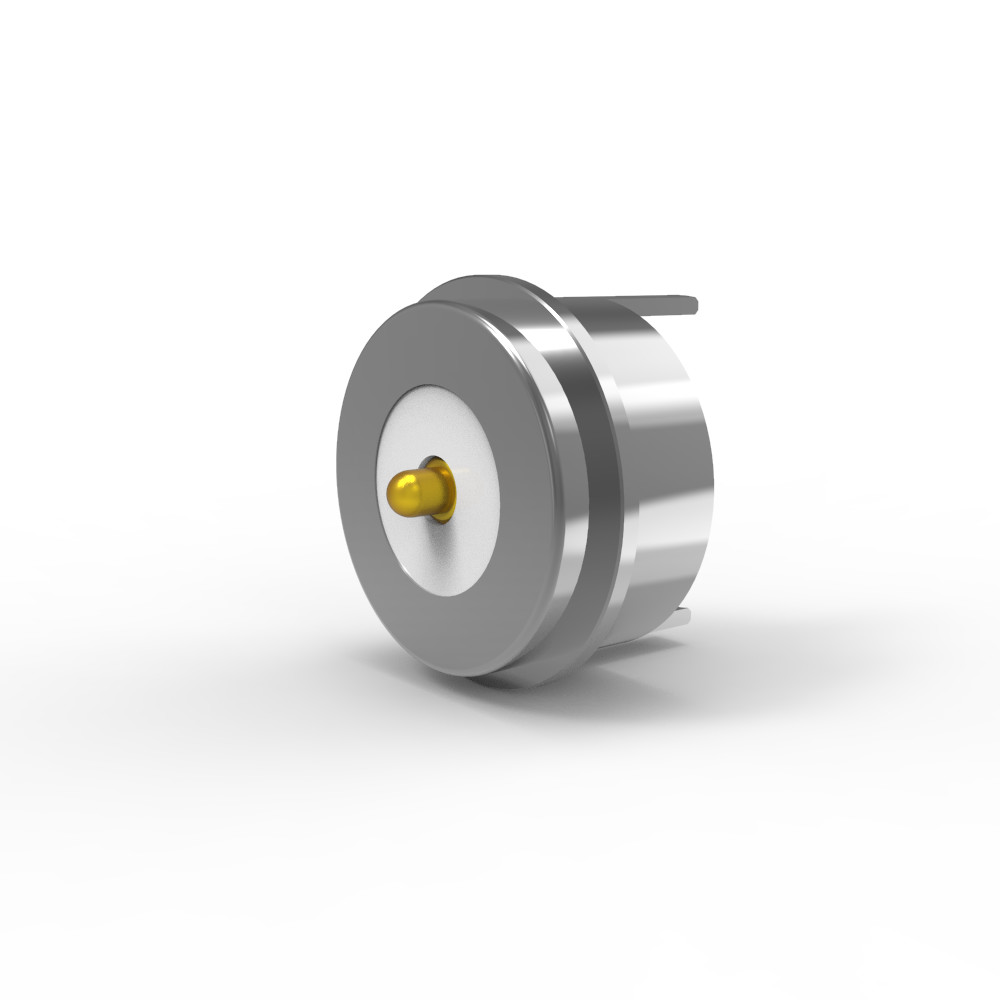

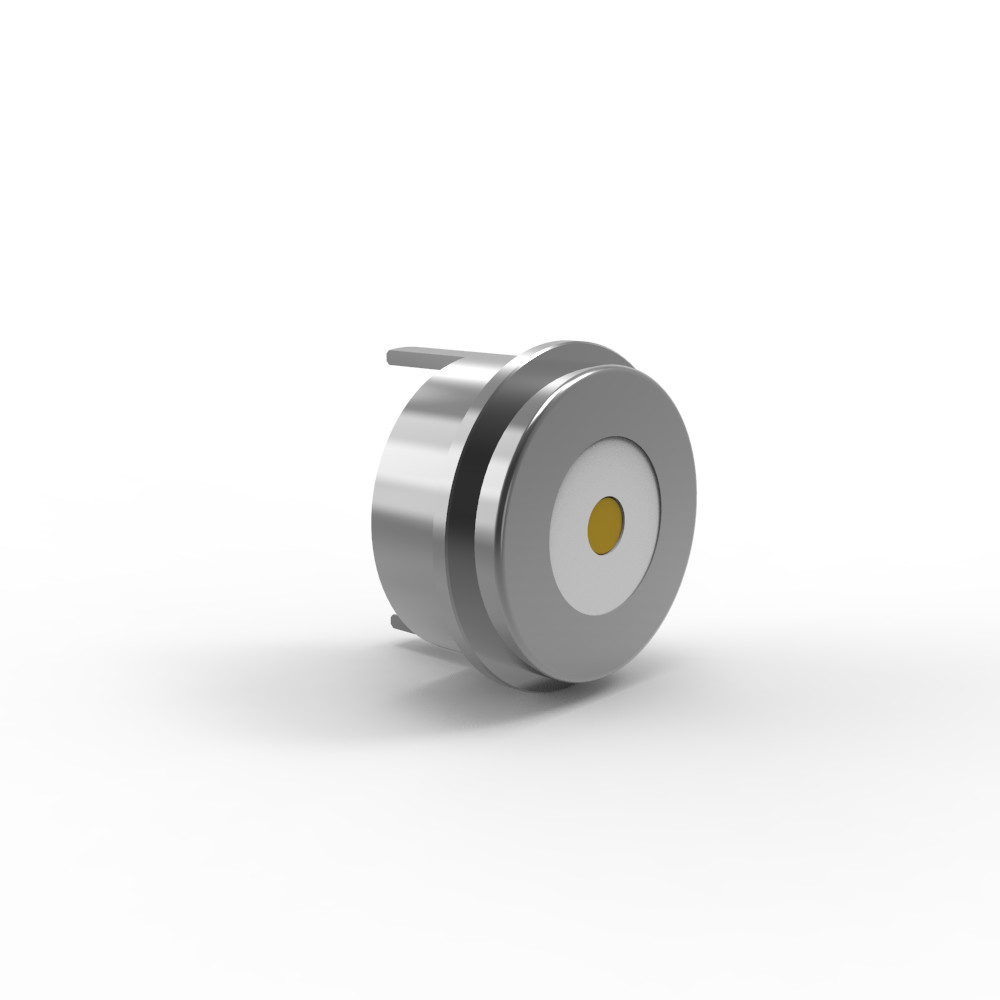

کانکتور مغناطیسی گرد سفید 5A 12v کانکتور مغناطیسی مقاوم به خوردگی با خانه LCP

اطلاعات پایه
محل منبع: چین
نام تجاری: UPE
گواهی: ISO9002
شماره مدل: VIC3250C /VIC3250D
سند: VIC3250C.pdf
مقدار حداقل تعداد سفارش: 5000
قیمت: $1-$5
جزئیات بسته بندی: کیسه های پلی اتیلن
زمان تحویل: 12-15 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5KPCS/روز
اطلاعات تکمیلی
نام: اتصال مغناطیسی گرد مگنت: NDFEB N52
PIN POGO: C6801 بدون سرب پوسته: C6801 بدون سرب
بهار: Sus 304 Plating 1U "AU مسکن: LCP سفید
رنگ: سفید جریان: 5A
ولتاژ: 12 ولت نیروی بهار: 80g±20
سکته مغزی کار: 1.0 میلی متر پر از استرک: 1.2 میلی متر
مقاومت تماسی: 50mΩ حداکثر (PIN)
برجسته کردن:

کانکتور مغناطیسی گرد سفید,کانکتور مغناطیسی 5A 12v,12 ولت کانکتور مغناطیسی مقاوم به خوردگی

,

5A 12v Magnetic Connector

,

12v Magnetic Connector Corrosion Resistant


توضیحات محصول

کانکتور قدرت مغناطیسی دایره ای سفید با محفظه LCP برای کلیمپ خرچنگ قابل مشاهده

قطر کنتاکتور مغناطیسی دور 8.0 میلی متر است، و محفظه LCP سفید است.



مواد:

پلنگر: C6801 بدون سرب ، پوشش 5U "Min Au بیش از 60 ~ 100U" Ni؛ طلا (Au) بر روی نیکل (Ni) برای رسانایی برتر و مقاومت در برابر خوردگی.

بشکه:C6801 بدون سرب ، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni ؛

بهار:SUS 304 پوشش 1U" Au

محفظه: سفید LCP + 30%GFUL94 V-0 ؛ مقاوم در برابر دمای بالا، ضد شعله.

پوسته: بدون سرب C6801پلاستی نی

مغناطیس: NdFeB N52 با نیکل (Ni) پوشش



مکانیکی:

نیروی بهار: 80g ± 20g در محور کار 1.0mm.

فشار تماس ثابت را در طول کار تضمین می کند.

کل ضربه: 1.2mm (کل فاصله حرکت پلنجر).

عمر مکانیکی: حداقل 50،000 چرخه (مطلوب دوام برای اعمال مکرر).



مشخصات الکتریکی:
ولتاژ اسمی: 12 ولت DC

جریان نامی: 5.0A

مقاومت تماس: ≤50mΩ (میلیومتر) در هر پین.



تضمین کیفیت و آزمایش انطباق:

1. قابلیت اطمینان الکتریکی
100٪ باز / مدار کوتاه آزمایش شده: هر واحد از اعتبار سنجی الکتریکی دقیق برای اطمینان از اتصال و ایمنی بی نقص برخوردار است.



2انطباق محیط زیست و ایمنی
گواهینامه RoHS و REACH: بدون مواد خطرناک (به عنوان مثال سرب، کادمیوم) ، مطابق با استانداردهای زیست محیطی اتحادیه اروپا و جهانی.



3مقاومت در برابر خوردگی
آزمایش اسپری نمک (48 ساعت): عملکرد را در محیط های خشن، مرطوب یا شور (به عنوان مثال، استفاده دریایی، صنعتی) تأیید می کند.



چرا تضمین کیفیت و انطباق مهم است؟
صفر نقص:تضمین می کند که هر کانکتور عملکرد ثابت داشته باشد.
تایید جهانی:مطابق با مقررات سختگیرانه بین المللی
دوام تضمین شده:مقاومت در برابر خوردگی برای قابلیت اطمینان طولانی مدت



مزایای پوشش:

کیفیت پوشش:Au نازک بر روی Ni عملکرد الکتریکی قابل اعتماد را در حالی که هزینه را به حداقل می رساند تضمین می کند (Au ضخیم تر هزینه را افزایش می دهد اما ممکن است برای این برنامه ضروری نباشد).

مقاومت در برابر محیط:پوشش Ni بر روی پوسته / آهنربا و خانه LCP محافظت از رطوبت، خوردگی و دماهای بالا را فراهم می کند.

دوام:طول عمر 50،000 چرخه و تحمل نیروی بهار (± 20g) نشان دهنده تمرکز بر روی قابلیت اطمینان طولانی مدت است.



توضیحات کاربرد محصول ((به موارد زیر محدود نمی شود):

1.بورد PCB جوش قابل وصل کردن

2شکل دادن و پوشش دادن سیم های پس از جوش

3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود;

4قالب گذاری تزریقی از قالب های قابل جاسازی

5. سيم ها مي تونن مستقيم به هم وصل بشن



پارامتر کانکتور مغناطیسی گرد:

نام

کانکتور مغناطیسی گرد

قطر

8.0mm

نوع

مرد/زن

پین

2پین یا سفارشی

رنگ

نقره/سفید

پنگ پگو

بدون سرب C6801

بهار

SUS304

صدف

بدون سرب C6801

مغناطيس

پوشش NdFeB N52 Ni

مسکن

HTN سیاه

نیروی بهار

80g±20g

ضربه کاری

1.0mm

قشر کامل

1.2 میلی متر

ولتاژ

12 ولت

جریان

5.0A

مقاومت تماس

5حداکثر 0mΩ (PIN)

دمای کار

25°C تا +80°C

آزمایش اسپری نمک

48 ساعت

گواهینامه

محصول سازگار با ROHS یا REACH

تست

تست 100٪ باز و کوتاه مدت



طرح فنی اتصال کننده مغناطیسی مرد گرد

کانکتور مغناطیسی گرد سفید 5A 12v کانکتور مغناطیسی مقاوم به خوردگی با خانه LCP 0

طرح فنی اتصال کننده مغناطیسی زنانه گرد

کانکتور مغناطیسی گرد سفید 5A 12v کانکتور مغناطیسی مقاوم به خوردگی با خانه LCP 1



طرح PCB توصیه شده:

کانکتور مغناطیسی گرد سفید 5A 12v کانکتور مغناطیسی مقاوم به خوردگی با خانه LCP 2تحمل طرح: ± 0.05mm



مزایایی از اتصال کننده های مغناطیسی گرد



1. ارتباط بدون تلاش

جذب خودکار امکان اتصال سریع و بدون ابزار را فراهم می کند؛ کار کاربر پسند.



2. آسان حذف

رابط مغناطیسی اجازه قطع بی سیم بدون فشار فیزیکی را می دهد.



3دوام بالا

از 50،000 ~ 300،000 چرخه جفت گیری برای قابلیت اطمینان طولانی مدت پشتیبانی می کند.



4. محافظت قوی

طراحی ضد آب و ضد گرد و غبار IP68 قابل تنظیم (پایان زنانه)



5. حمایت از جریان بالا

دستگیره های 3A20A برای شارژ سریع و کاربردهای پر انرژی.



6مقاومت در برابر خوردگی

مقاومت در برابر محیط های خشن (بررسی شده در طول 48-120 ساعت در اسپری نمک).



7. فاکتور فرم قابل تنظیم

شکل های سفارشی برای مطابقت با زیبایی شناسی محصول، افزایش جذابیت بازار



8. تشخیص جهت گیری هوشمند

موقعیت مغناطیس + طراحی ساختاری قطب درست و محافظت از مدار را تضمین می کند.



9. رابط چند وظيفه اي

پشتیبانی از قدرت، سیگنال، ویدیو، صوتی، داده (به عنوان مثال، USB 2.0) و بیشتر.



10توسعه با هزینه موثر

زمان تحویل کوتاه و هزینه های قالب پایین برای سفارشی سازی سریع.



11انتقال سيگنال با کيفيت بالا

عملکرد قابل اطمینان سیگنال RF (به عنوان مثال، مطابق با استانداردهای USB 2.0)





استفاده از محصولات کانکتور مغناطیسی گرد:

کانکتور مغناطیسی گرد سفید 5A 12v کانکتور مغناطیسی مقاوم به خوردگی با خانه LCP 3کانکتور مغناطیسی گرد سفید 5A 12v کانکتور مغناطیسی مقاوم به خوردگی با خانه LCP 4

کانکتور مغناطیسی گرد سفید 5A 12v کانکتور مغناطیسی مقاوم به خوردگی با خانه LCP 5



سوالات عمومی

1چرا ما رو انتخاب کردي؟
با صددرصد اخلاص، شرکت ما بهترین خدمات را برای شما فراهم می کند هر محصول یا پس از فروش.ما به ارائه مناسب ترین نقل قول و طراحی نمونه های با کیفیت بالا با توجه به نقاشی یا الزامات خود راما بعد از فروش به هر مشتری تضمین می کنیم.


2ميشه محصولات رو براي ما سفارشي کني؟
ما بسیار خوشحال هستیم که برای شما سفارشی سازی کنیم یا برای شما طراحی کنیم. لطفاً نقاشی یا نمونه های خود را به ما ارائه دهید و نیازهای ویژه خود را در مورد محصولات به ما بگویید.ما می توانیم در اسرع وقت مطابق با نیازهای شما سفارشی سازی کنیم.


3.چقدر نمونه خرج ميشه؟
اگر اقلام موجود در انبار باشد، ما نمونه ها را به مشتریان رایگان ارائه می دهیم، اما شما باید حمل و نقل را تحمل کنید.
اگر به طور سفارشی iterms، ما را به طور مناسب هزینه و بازپرداخت نسبت معقول از هزینه نمونه زمانی که شما سفارش برای ما!


4زمان تحویل شما چطوره؟
زمان تحویل بستگی به مقدار و دشواری سفارش مشتری دارد. معمولاً تحویل کالاهای موجود در عرض 3 روز در حالی که محصولات سفارشی در عرض 2 هفته تحویل داده می شوند.


5چطوره کنترل کيفيت شرکت شما؟
ما محصولات را آزمایش و بررسی خواهیم کرد تا کیفیت محصولات را برای رضایت شما تضمین کنیم. کیفیت در شرکت ما از مواد تا تحویل مهم است،همه چيز دو بار بررسي خواهد شد و شرکت IS09001 را به دست خواهد آورد تا اين موضوع را تضمین کند.



چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی

* شما به ما نقشه یا نمونه بفرستید

* ما ارزیابی پروژه را انجام می دهیم

ما نمونه رو درست ميکنيم و بهتون ميفرستيم

* فکر ميکني نمونه خوبه پس سفارش بده و 30 درصد پيش پرداخت بده

* ما شروع به ساخت محصول می کنیم

* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني

* ما محصولات را به شرکت حمل و نقل ارسال می کنیم



مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
