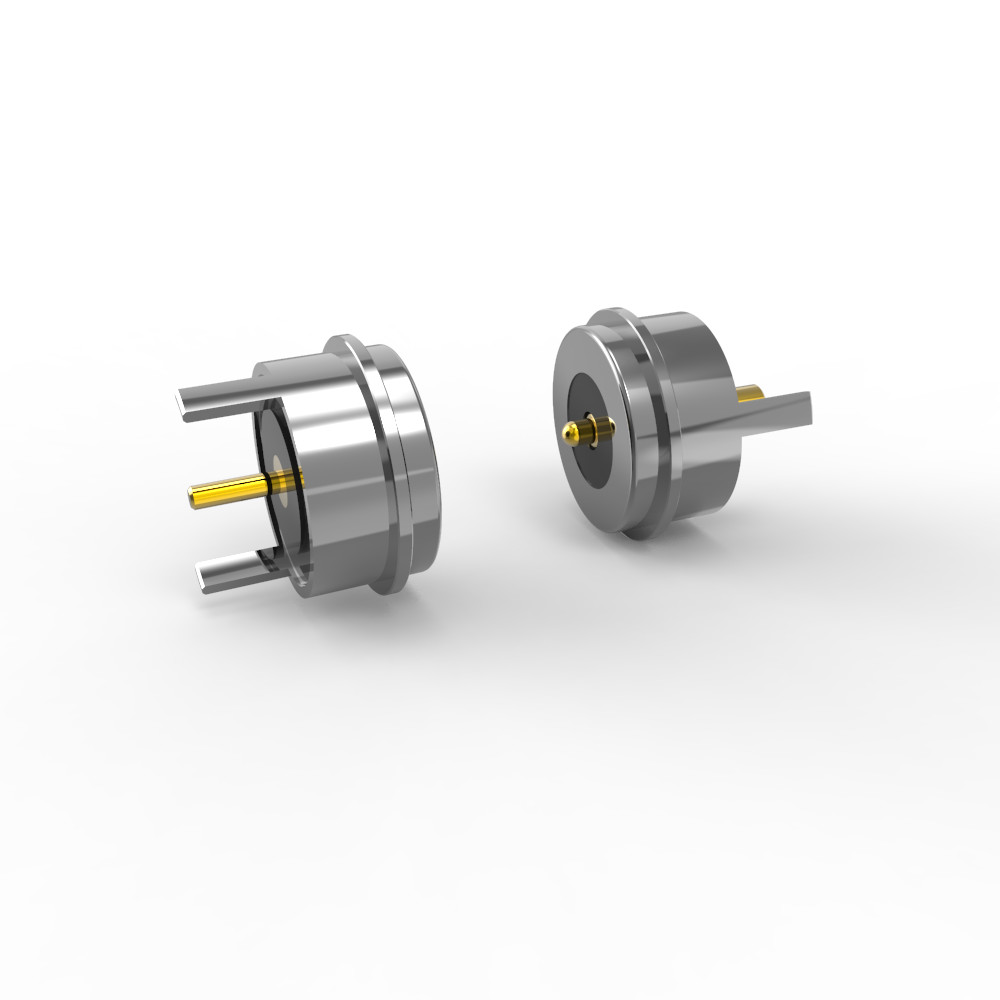

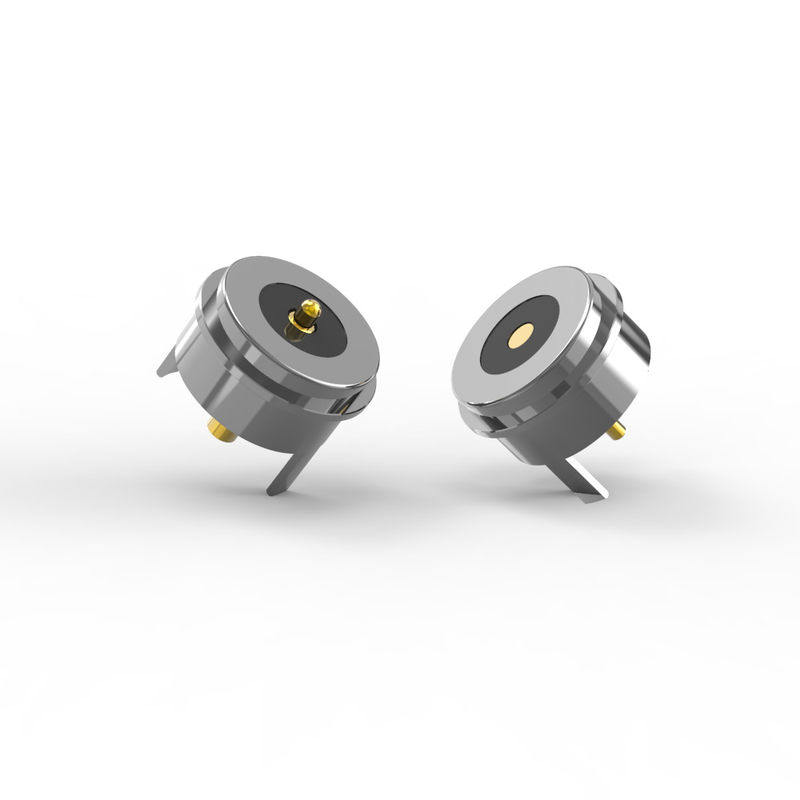

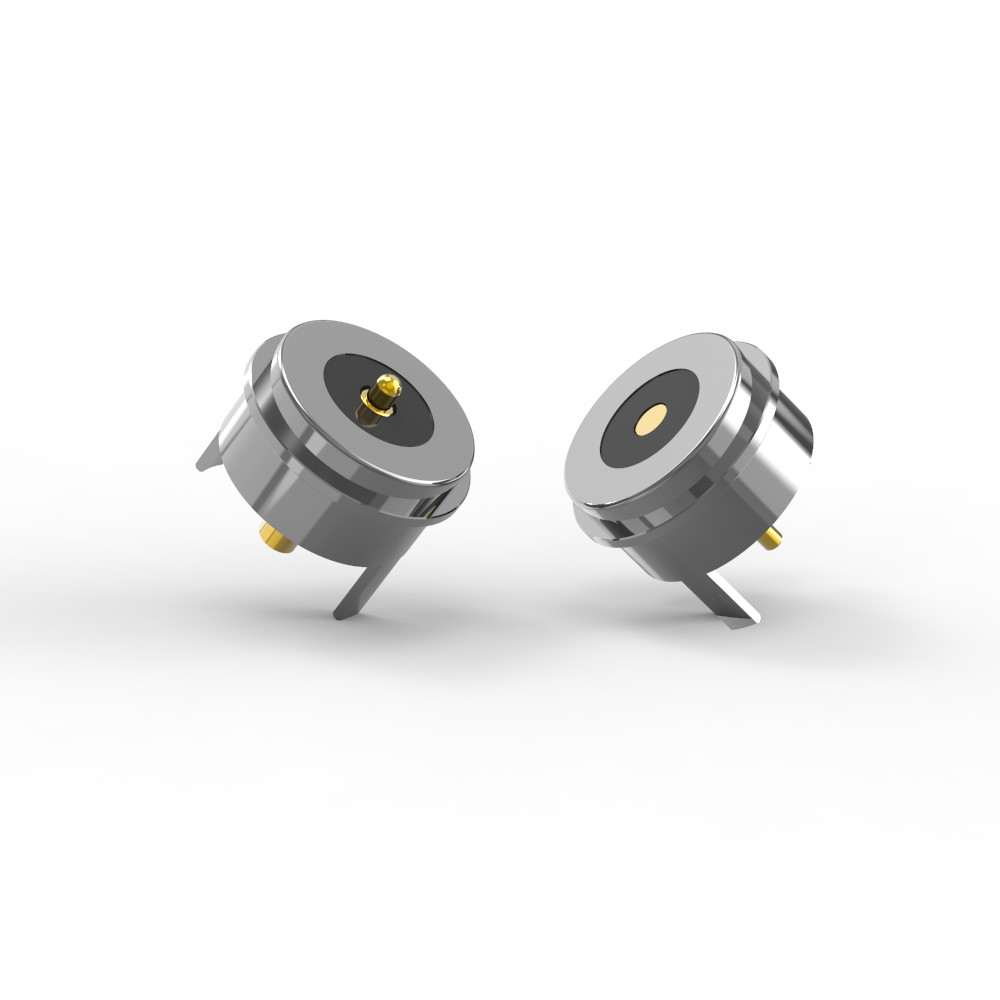

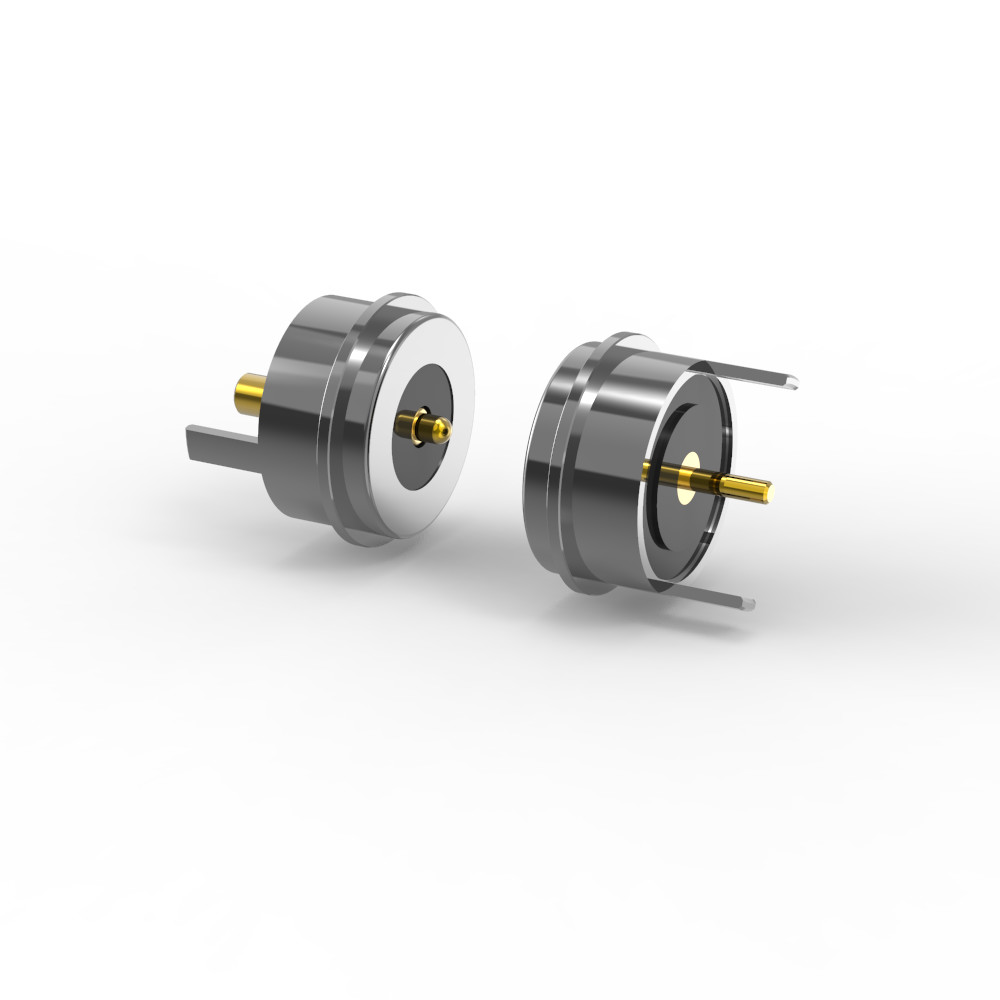

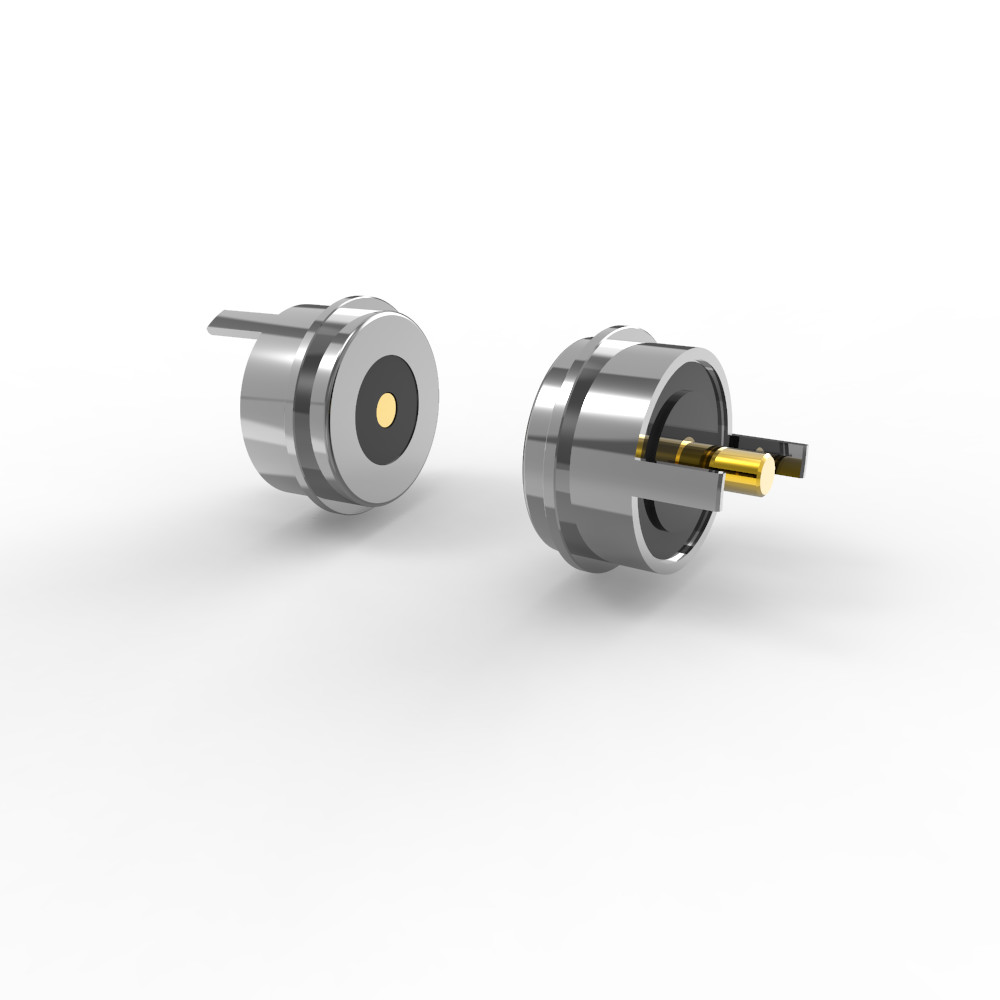

کانکتور مغناطیسی دایره ای زنانه مردانه با شارژ برق DC
قطر کنتاکتور مغناطیسی دور 8.0 میلی متر است و محفظه سیاه است.
مواد:
پلنگر:C6801 بدون سرب، پوشش 5U "Min Au بیش از 60 ~ 100U"Ni؛
بشکه:C6801 بدون سرب ، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni ؛
بهار:SUS 304 پوشش 1U" Au
محفظه: سیاه HTN+30%GFUL94 V-0 ؛
پوسته: بدون سرب C6801پلاستی نی
مغناطیس: NdFeB N52 پوشش Ni
مکانیکی:
نیروی بهار: 80g ± 20g در محور کار 1.0mm.
فشار تماس ثابت را در طول کار تضمین می کند.
کل ضربه: 1.2mm (کل فاصله حرکت پلنجر).
عمر مکانیکی: حداقل 50،000 چرخه (مطلوب دوام برای اعمال مکرر).
مشخصات الکتریکی:
ولتاژ اسمی: 12 ولت DC
جریان نامی: 5.0A
مقاومت تماس: ≤50mΩ (میلیومتر) در هر پین.
تضمین کیفیت و آزمایش انطباق:
1. قابلیت اطمینان الکتریکی
100٪ باز / مدار کوتاه آزمایش شده: هر واحد از اعتبار سنجی الکتریکی دقیق برای اطمینان از اتصال و ایمنی بی نقص برخوردار است.
2انطباق محیط زیست و ایمنی
گواهینامه RoHS و REACH: بدون مواد خطرناک (به عنوان مثال سرب، کادمیوم) ، مطابق با استانداردهای زیست محیطی اتحادیه اروپا و جهانی.
3مقاومت در برابر خوردگی
آزمایش اسپری نمک (48 ساعت): عملکرد را در محیط های خشن، مرطوب یا شور (به عنوان مثال، استفاده دریایی، صنعتی) تأیید می کند.
چرا تضمین کیفیت و انطباق مهم است؟
✅صفر نقص:تضمین می کند که هر کانکتور عملکرد ثابت داشته باشد.
✅تایید جهانی:مطابق با مقررات سختگیرانه بین المللی
✅دوام تضمین شده:مقاومت در برابر خوردگی برای قابلیت اطمینان طولانی مدت
مزایای پوشش:
کیفیت پوشش:Au نازک بر روی Ni عملکرد الکتریکی قابل اعتماد را در حالی که هزینه را به حداقل می رساند تضمین می کند (Au ضخیم تر هزینه را افزایش می دهد اما ممکن است برای این برنامه ضروری نباشد).
مقاومت در برابر محیط:پوشش Ni بر روی پوسته / آهنربا و خانه LCP محافظت از رطوبت، خوردگی و دماهای بالا را فراهم می کند.
دوام:طول عمر 50،000 چرخه و تحمل نیروی بهار (± 20g) نشان دهنده تمرکز بر روی قابلیت اطمینان طولانی مدت است.
توضیحات کاربرد محصول ((به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود;
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم به هم وصل بشن
پارامتر کانکتور مغناطیسی گرد:
|
نام
|
کانکتور مغناطیسی گرد
|
|
قطر
|
8.0mm
|
|
نوع
|
مرد/زن
|
|
پین
|
2پین یا سفارشی
|
|
رنگ
|
نقره
|
|
پنگ پگو
|
بدون سرب C6801
|
|
بهار
|
SUS304
|
|
صدف
|
بدون سرب C6801
|
|
مغناطيس
|
پوشش NdFeB N52 Ni
|
|
مسکن
|
HTN سیاه
|
|
نیروی بهار
|
80g±20g
|
|
ضربه کاری
|
1.0mm
|
|
قشر کامل
|
1.2 میلی متر
|
|
ولتاژ
|
12 ولت
|
|
جریان
|
5.0A
|
|
مقاومت تماس
|
5حداکثر 0mΩ (PIN)
|
|
دمای کار
|
25°C تا +80°C
|
|
آزمایش اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
طرح فنی اتصال کننده مغناطیسی مرد گرد
طرح فنی اتصال کننده مغناطیسی زنانه گرد
طرح PCB توصیه شده:
تحمل طرح: ± 0.05mm
مزایایی از اتصال کننده های مغناطیسی گرد
1. ارتباط بدون تلاش
جذب خودکار امکان اتصال سریع و بدون ابزار را فراهم می کند؛ کار کاربر پسند.
2. آسان حذف
رابط مغناطیسی اجازه قطع بدون دردسر بدون فشار فیزیکی را می دهد.
3دوام بالا
از 50،000 ~ 300،000 چرخه جفت گیری برای قابلیت اطمینان طولانی مدت پشتیبانی می کند.
4. محافظت قوی
طراحی ضد آب و ضد گرد و غبار IP68 قابل تنظیم (پایان زنانه)
5. حمایت از جریان بالا
دستگیره های 3A20A برای شارژ سریع و کاربردهای پر انرژی.
6مقاومت در برابر خوردگی
مقاومت در برابر محیط های خشن (بررسی شده در طول 48-120 ساعت در اسپری نمک).
7. فاکتور فرم قابل تنظیم
شکل های سفارشی برای مطابقت با زیبایی شناسی محصول، افزایش جذابیت بازار
8. تشخیص جهت گیری هوشمند
موقعیت مغناطیس + طراحی ساختاری قطب درست و محافظت از مدار را تضمین می کند.
9. رابط چند وظيفه اي
پشتیبانی از قدرت، سیگنال، ویدیو، صوتی، داده (به عنوان مثال، USB 2.0) و بیشتر.
10توسعه با هزینه موثر
زمان تحویل کوتاه و هزینه های قالب پایین برای سفارشی سازی سریع.
11انتقال سيگنال با کيفيت بالا
عملکرد قابل اطمینان سیگنال RF (به عنوان مثال، مطابق با استانداردهای USB 2.0)
استفاده از محصولات کانکتور مغناطیسی گرد:
چرا UPE باید شریک شما باشد؟
1نمونه سازی سریع (3-5 روز برای نمونه)
●سرعت بازار: بازگشت سریع نمونه چرخه های توسعه محصول را تسریع می کند.
● آزمایش تکراری: امکان اصلاح سریع طراحی قبل از تولید انبوه را فراهم می کند.
● مزیت: ایده آل برای صنایع مانند خودرو، پزشکی یا الکترونیک مصرفی که نوآوری حساس به زمان بسیار مهم است.
2. مقرون به صرفه (قیمت رقابتی MOQ)
●کمترین مقدار سفارش (MOQ): کاهش هزینه های اولیه برای استارتاپ ها یا دسته های کوچک.
● مقیاس پذیری: قیمت گذاری انعطاف پذیر امکان پذیر بودن برای هر دو نمونه اولیه و سفارشات بزرگ را تضمین می کند.
● پیشنهاد ارزش: تولید با کیفیت بالا را با راه حل های مقرون به صرفه متعادل می کند.
3تضمین کیفیت (100٪ تست خودکار)
● صفر نقص: بازرسی خودکار (به عنوان مثال ، نوری ، الکتریکی ، مکانیکی) اطمینان از قابلیت اطمینان را تضمین می کند.
●پایگیری: خطای انسانی را در آزمایش های حیاتی (به عنوان مثال مقاومت تماس، اسپری نمک، عمر چرخه) از بین می برد.
● انطباق: مطابق با استانداردهای سختگیرانه صنعت (ROHS، REACH، درجه خودرو).
4. توليد عالي و مهندسي دقيق
● تولید پیشرفته: ماشینکاری CNC، چاپ دقیق و میکروپلاستی (به عنوان مثال Au/Ni برای کانکتورها).
● تخصص مواد: تسلط بر مواد تخصصی (LCP، SUS 304، مغناطیس NdFeB، مس بدون سرب).
● راه حل های کاربردی خاص: برای قطعات پیچیده طراحی شده
چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، الزامات سفارشی، مشخصات فنی)
*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).
* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).
* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).
*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.
*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.
مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل
روش پرداخت:T/T،PayPal،OCBC
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
