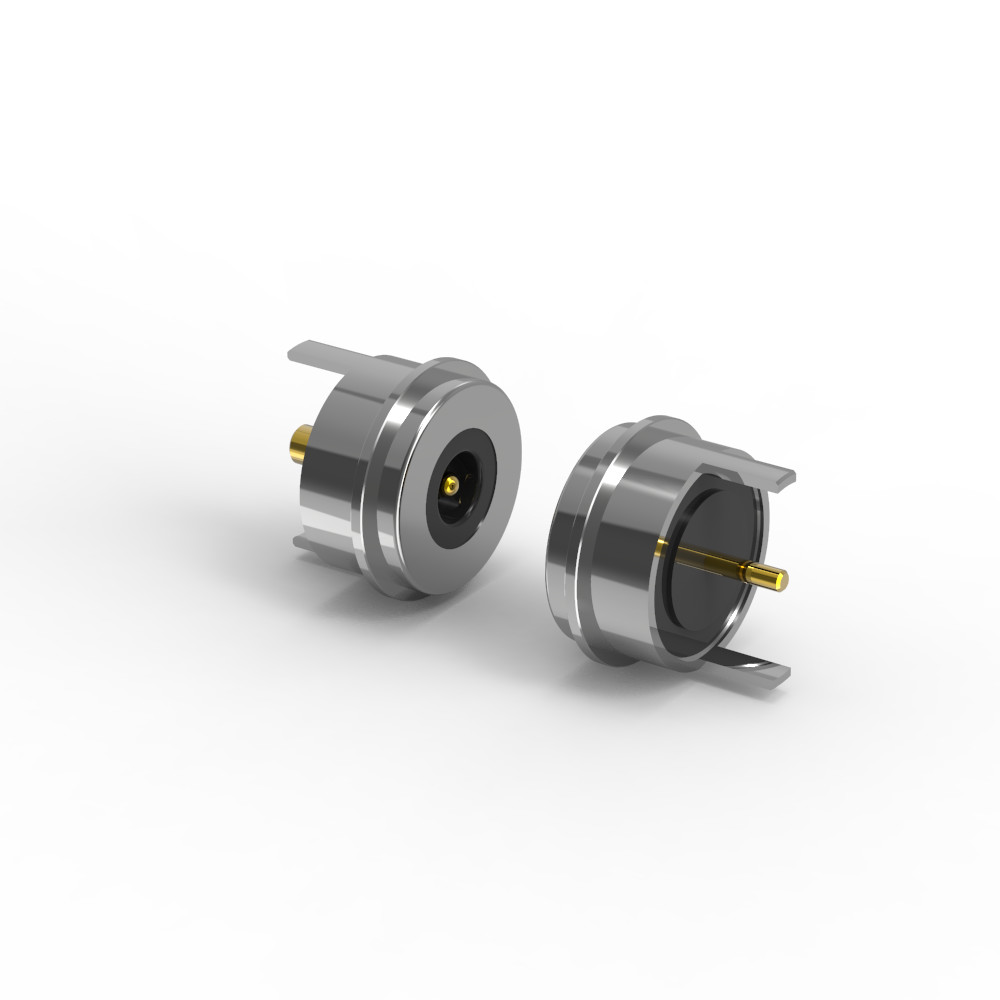

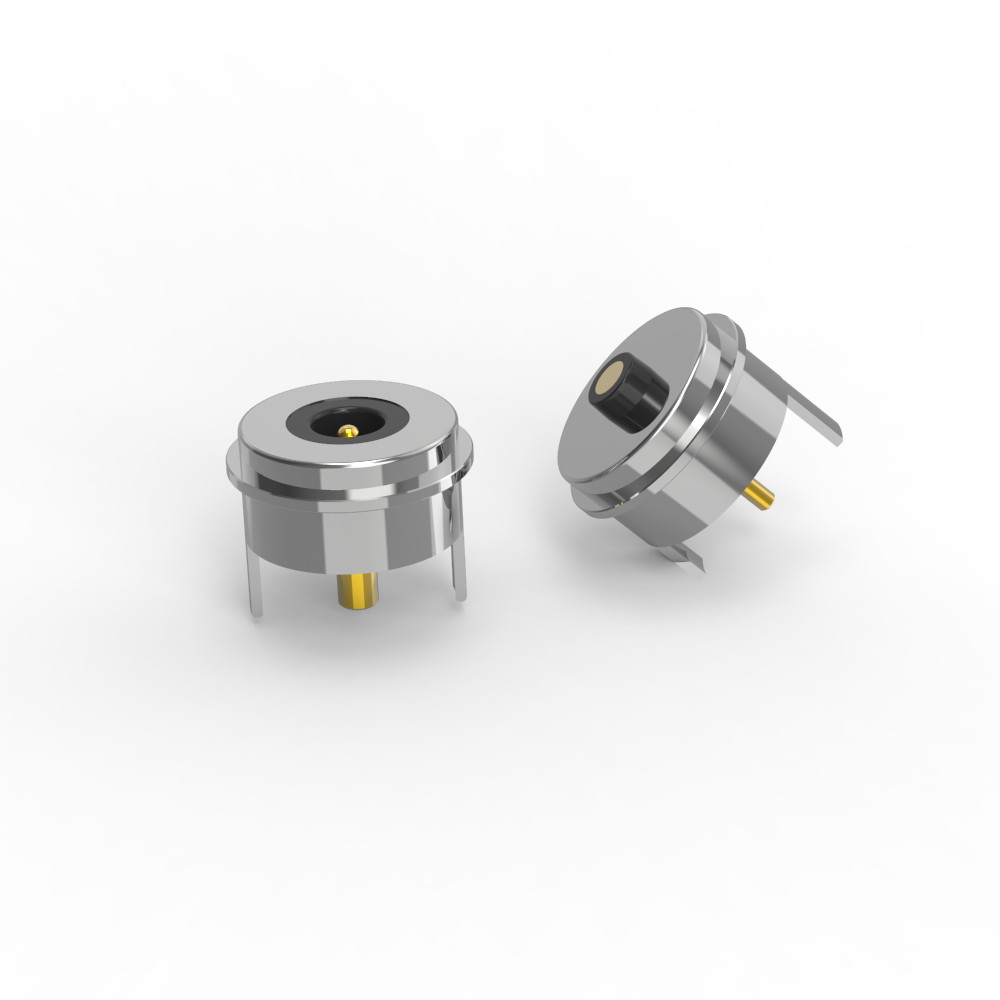

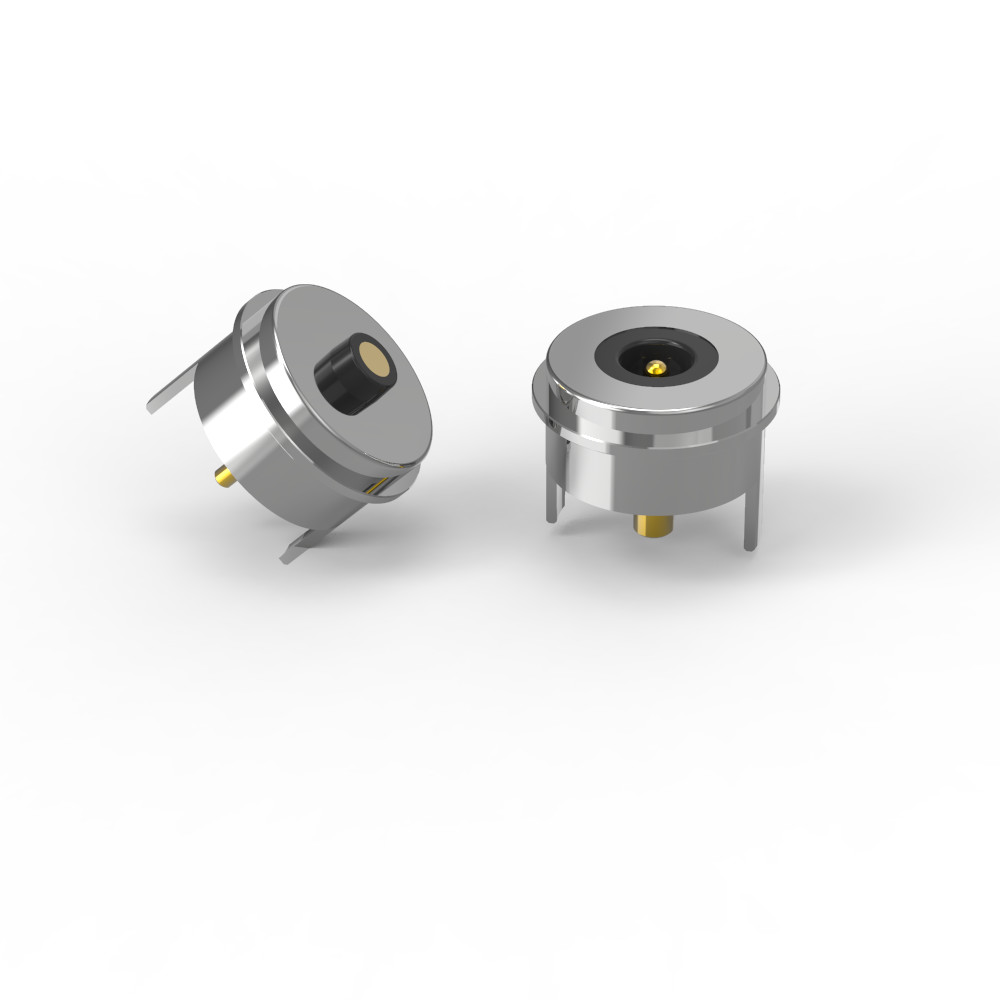

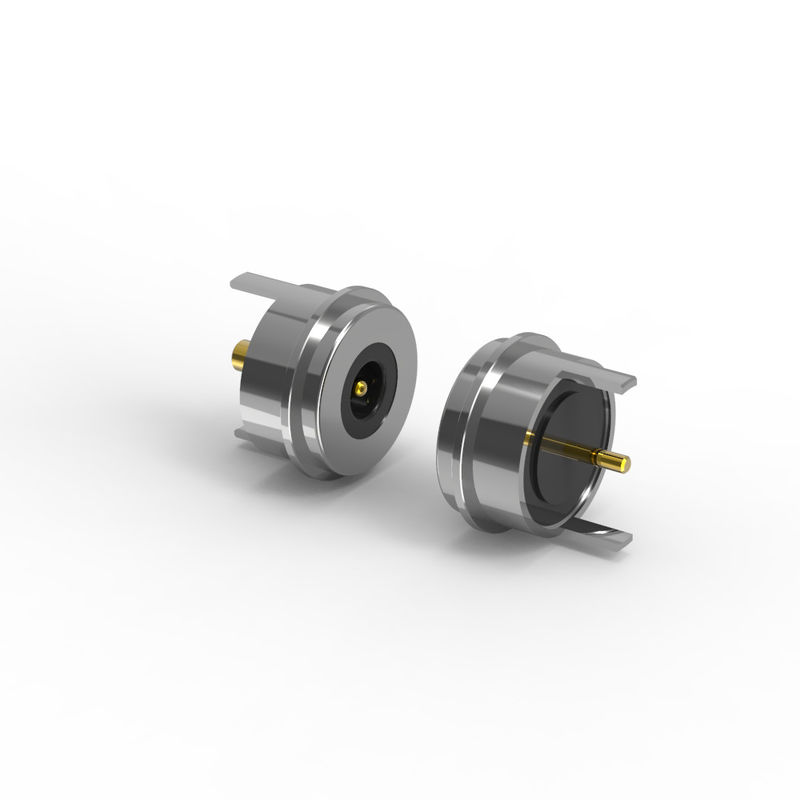

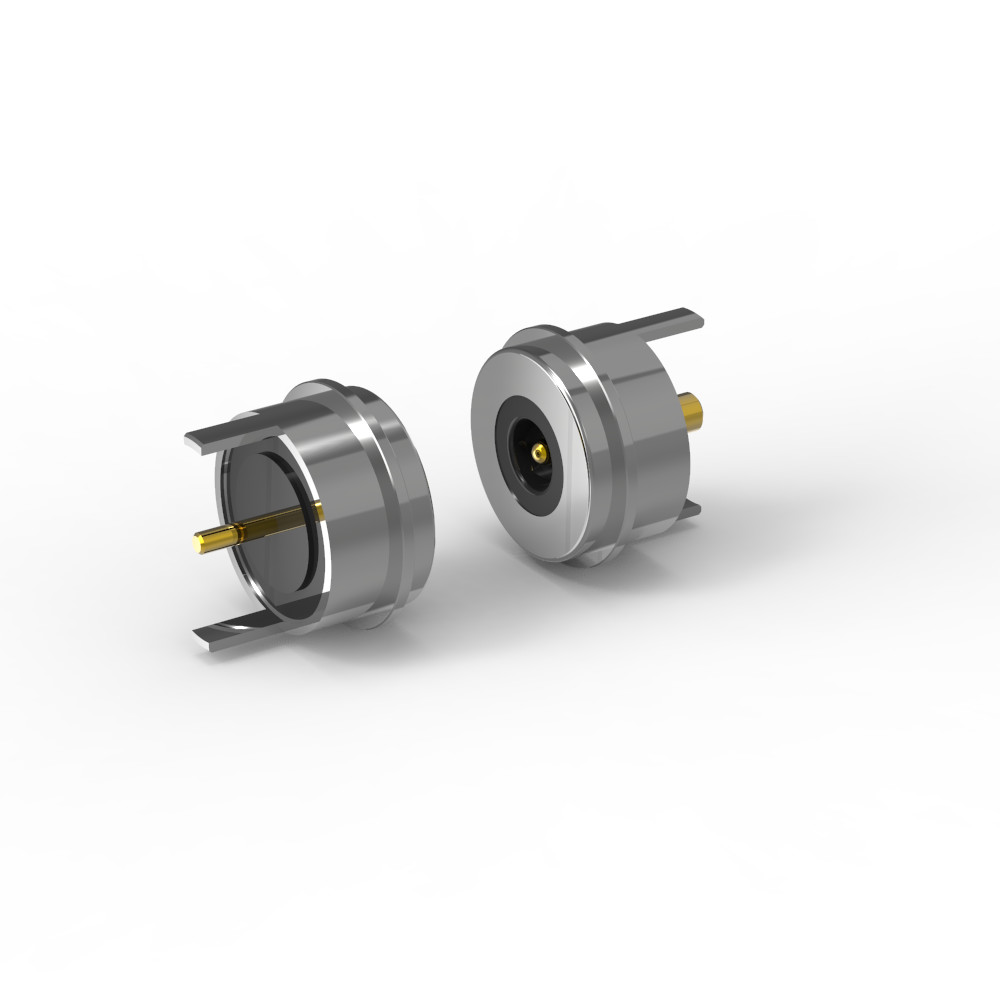

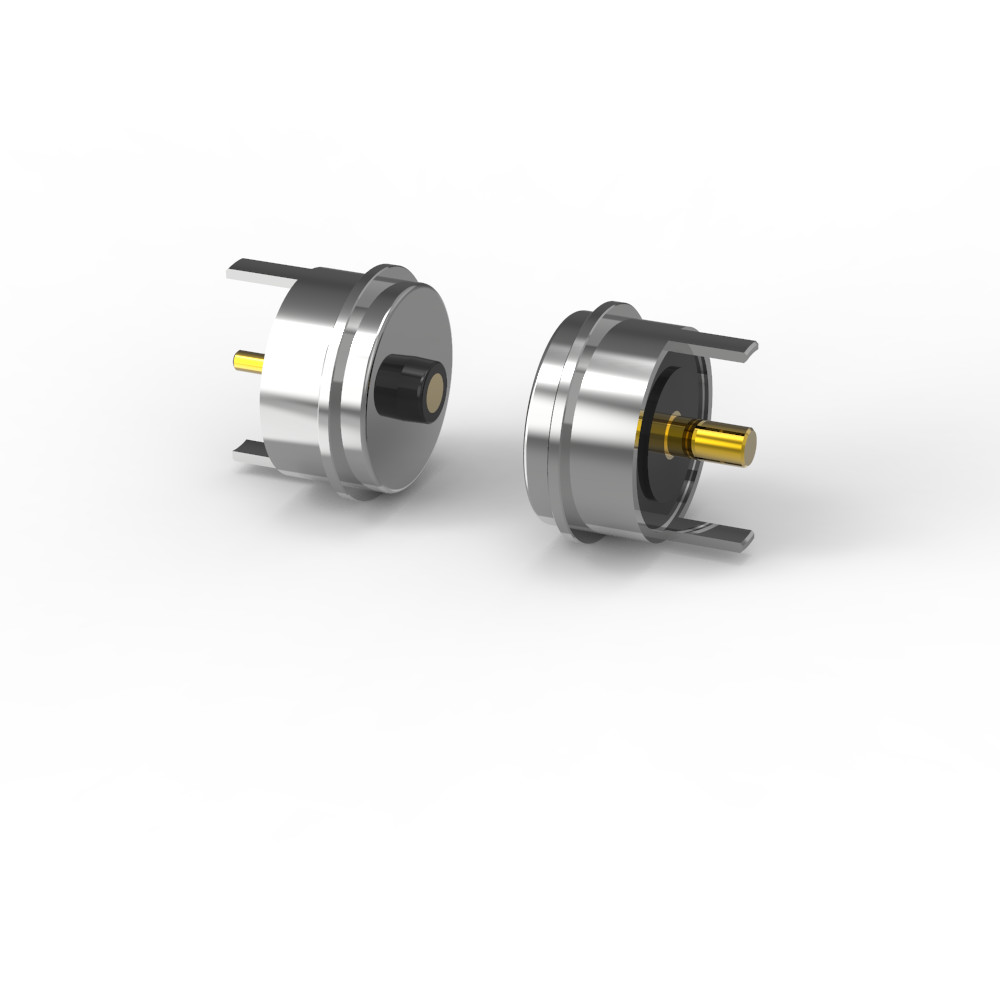

کانکتور مغناطیسی گرد سیاه 12V 5A کنتاکتور مغناطیسی جریان بالا برای مرطوب کننده

کانکتور شارژ مغناطیسی مرد و زن دور 5A با جریان بالا برای مرطوب کننده

مواد:

پلنگر:C6801 بدون سرب، پوشش 5U "Min Au بیش از 60 ~ 100U"Ni؛

بشکه:C6801 بدون سرب ، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni ؛

بهار:SUS 304 پوشش 1U" Au

محفظه: سیاه HTN+30%GFUL94 V-0 ؛

پوسته: بدون سرب C6801پلاستی نی

مغناطیس: NdFeB N52 پوشش Ni

مکانیکی:

نیروی بهار: 80g±20g، در 1.0mm ضربه کاری.

قشر کامل:1.۲ میلیمتر

عمر مکانیکی: 50000 چرخه دقیقه.

مشخصات الکتریکی:
ولتاژ اسمی: 12 ولت DC

جریان نامی: 5.0A

مقاومت تماس: ≤50mΩ (میلیومتر) در هر پین.

آزمایش:

100٪ باز / مدار کوتاه آزمایش شده است.

مطابق با ROHS/REACH (بدون مواد خطرناک)

آزمایش اسپری نمک: 48 ساعت (تایید مقاومت در برابر خوردگی).

توضیحات کاربرد محصول ((به موارد زیر محدود نمی شود):

1.بورد PCB جوش قابل وصل کردن

2شکل دادن و پوشش دادن سیم های پس از جوش

3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود;

4قالب گذاری تزریقی از قالب های قابل جاسازی

5. سيم ها مي تونن مستقيم به هم وصل بشن

پارامتر کانکتور مغناطیسی گرد:

طرح فنی اتصال کننده مغناطیسی مرد گرد

طرح فنی اتصال کننده مغناطیسی زنانه گرد

طرح PCB توصیه شده:

تحمل طرح: ± 0.05mm

مزایایی از اتصال کننده های مغناطیسی گرد

1. ارتباط بدون تلاش

جذب خودکار امکان اتصال سریع و بدون ابزار را فراهم می کند؛ کار کاربر پسند.

2. آسان حذف

رابط مغناطیسی اجازه قطع بدون دردسر بدون فشار فیزیکی را می دهد.

3دوام بالا

از 50،000 ~ 300،000 چرخه جفت گیری برای قابلیت اطمینان طولانی مدت پشتیبانی می کند.

4. محافظت قوی

طراحی ضد آب و ضد گرد و غبار IP68 قابل تنظیم (پایان زنانه)

5. حمایت از جریان بالا

دستگیره های 3A20A برای شارژ سریع و کاربردهای پر انرژی.

6مقاومت در برابر خوردگی

مقاومت در برابر محیط های خشن (بررسی شده در طول 48-120 ساعت در اسپری نمک).

7. فاکتور فرم قابل تنظیم

شکل های سفارشی برای مطابقت با زیبایی شناسی محصول، افزایش جذابیت بازار

8. تشخیص جهت گیری هوشمند

موقعیت مغناطیس + طراحی ساختاری قطب درست و محافظت از مدار را تضمین می کند.

9. رابط چند وظيفه اي

پشتیبانی از قدرت، سیگنال، ویدیو، صوتی، داده (به عنوان مثال، USB 2.0) و بیشتر.

10توسعه با هزینه موثر

زمان تحویل کوتاه و هزینه های قالب پایین برای سفارشی سازی سریع.

11انتقال سيگنال با کيفيت بالا

عملکرد قابل اطمینان سیگنال RF (به عنوان مثال، مطابق با استانداردهای USB 2.0)

استفاده از محصولات کانکتور مغناطیسی گرد:

چرا UPE باید شریک شما باشد؟

1نمونه سازی سریع (3-5 روز برای نمونه)
●سرعت بازار: بازگشت سریع نمونه چرخه های توسعه محصول را تسریع می کند.

● آزمایش تکراری: امکان اصلاح سریع طراحی قبل از تولید انبوه را فراهم می کند.

● مزیت: ایده آل برای صنایع مانند خودرو، پزشکی یا الکترونیک مصرفی که نوآوری حساس به زمان بسیار مهم است.

2. مقرون به صرفه (قیمت رقابتی MOQ)
●کمترین مقدار سفارش (MOQ): کاهش هزینه های اولیه برای استارتاپ ها یا دسته های کوچک.

● مقیاس پذیری: قیمت گذاری انعطاف پذیر امکان پذیر بودن برای هر دو نمونه اولیه و سفارشات بزرگ را تضمین می کند.

● پیشنهاد ارزش: تولید با کیفیت بالا را با راه حل های مقرون به صرفه متعادل می کند.

3تضمین کیفیت (100٪ تست خودکار)
● صفر نقص: بازرسی خودکار (به عنوان مثال ، نوری ، الکتریکی ، مکانیکی) اطمینان از قابلیت اطمینان را تضمین می کند.

●پایگیری: خطای انسانی را در آزمایش های حیاتی (به عنوان مثال مقاومت تماس، اسپری نمک، عمر چرخه) از بین می برد.

● انطباق: مطابق با استانداردهای سختگیرانه صنعت (ROHS، REACH، درجه خودرو).

4. توليد عالي و مهندسي دقيق
● تولید پیشرفته: ماشینکاری CNC، چاپ دقیق و میکروپلاستی (به عنوان مثال Au/Ni برای کانکتورها).

● تخصص مواد: تسلط بر مواد تخصصی (LCP، SUS 304، مغناطیس NdFeB، مس بدون سرب).

● راه حل های کاربردی خاص: برای قطعات پیچیده طراحی شده

ما ميتونيم خدمات طراحي ارائه کنيم

مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است

حمل و نقل دریایی

هر سوالي، لطفا بهاتحادیه@upetech.net
