اتصال دهنده پین DC با قدرت تماس بالا 3A اتصال دهنده های زنانه مردانه سیاه برای دستگاه الکترونیکی

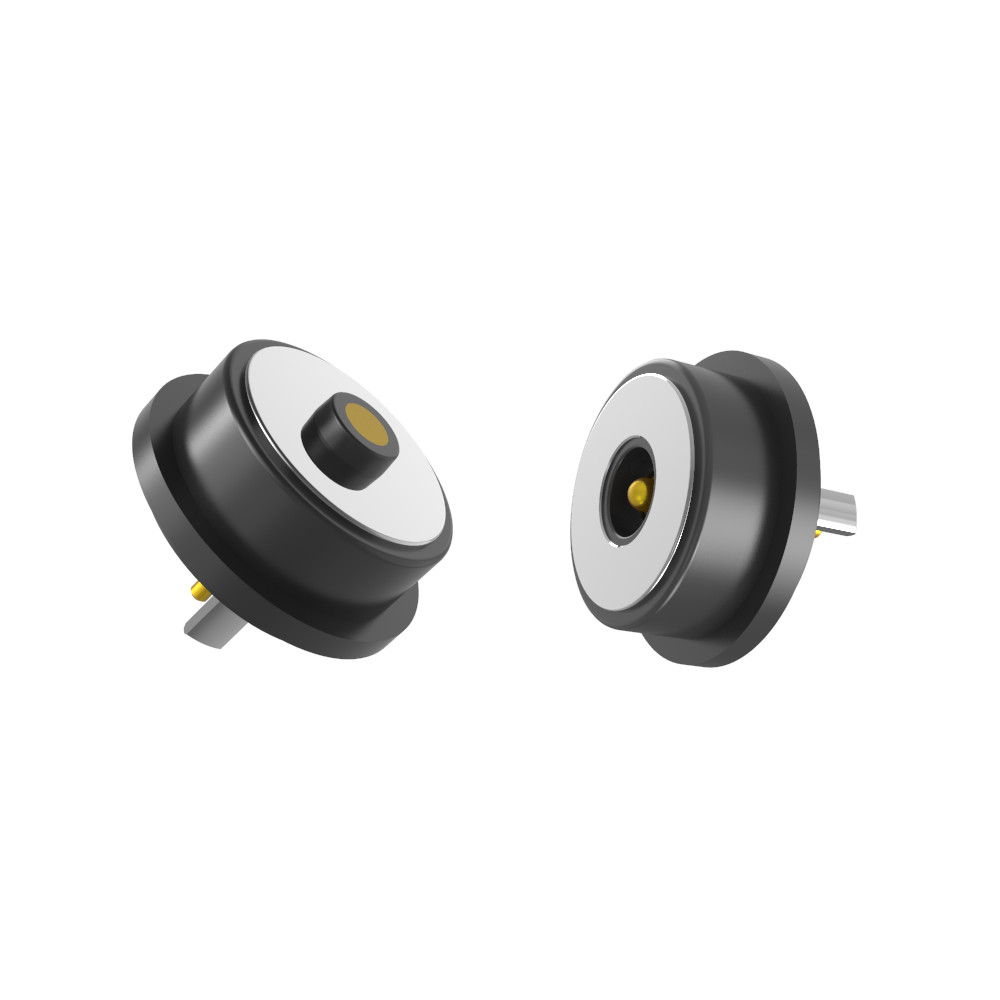

8اتصال مغناطیسی زن و مرد DC با قدرت تماس بالا برای دستگاه الکترونیکی

مواد:

پلنگر:C6801 بدون سرب، پوشش 5U "Min Au بیش از 60 ~ 100U"Ni؛

بشکه:C6801 بدون سرب ، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni ؛

بهار:SUS 304 پوشش 1U" Au

محفظه: سیاه HTN+30%GFUL94 V-0 ؛

پوسته: بدون سرب C6801پلاستی نی

مغناطیس: NdFeB N52 پوشش Ni

مکانیکی:

نیروی بهار: 60g±10g، در 0.4mm ضربه کاری.

قشر کامل:0.6ميلي متر

عمر مکانیکی: 50000 چرخه دقیقه.

مشخصات الکتریکی:
ولتاژ اسمی: 12 ولت DC

جریان نامی: 3.0A.

مقاومت تماس: ≤50mΩ (میلیومتر) در هر پین.

آزمایش:

100٪ باز / مدار کوتاه آزمایش شده است.

مطابق با ROHS/REACH (بدون مواد خطرناک)

آزمایش اسپری نمک: 48 ساعت (تایید مقاومت در برابر خوردگی).

توضیحات کاربرد محصول ((به موارد زیر محدود نمی شود):

1.بورد PCB جوش قابل وصل کردن

2شکل دادن و پوشش دادن سیم های پس از جوش

3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود;

4قالب گذاری تزریقی از قالب های قابل جاسازی

5. سيم ها مي تونن مستقيم به هم وصل بشن

پارامتر کانکتور مغناطیسی گرد:

طرح فنی اتصال کننده مغناطیسی مرد گرد

طرح فنی اتصال کننده مغناطیسی زنانه گرد

طرح PCB توصیه شده:

تحمل طرح: ± 0.05mm

مزایایی از اتصال کننده های مغناطیسی گرد
دوام: کاهش سایش بندر (بدون قرار دادن فیزیکی).
ایمنی: تحت فشار قطع می شود و از آسیب جلوگیری می کند.
راحتی: جفت گیری آسان کور (خود هماهنگی).
مقاومت در برابر آب/ گرد و غبار: اغلب در طرح های مهر و موم استفاده می شود.

استفاده از محصولات کانکتور مغناطیسی:

1الکترونیک مصرفی
تلفن های هوشمند و تبلت: برخی از دستگاه ها از کانکتورهای مغناطیسی برای شارژ / انتقال داده استفاده می کنند.
لپ تاپ ها: کانکتورهای برق مغناطیسی

وسایل پوشیدنی: ساعت های هوشمند و باند های تناسب اندام از آنها برای شارژ استفاده می کنند.

2دستگاه های صوتی
گوشواره های بی سیم: کیف های شارژ اغلب دارای کانکتورهای مغناطیسی برای تراز هستند.
هدفون: برخی از هدفون های پیشرفته از پورت های شارژ مغناطیسی استفاده می کنند.

3دستگاه های پزشکی
سمعک: شارژ مغناطیسی برای طرح های کوچک و مقاوم در برابر آب.
مانیتورهای پوشیدنی: اتصال امن برای سنسورهای پزشکی.

4صنعت و خودرو
رباتیک: اتصالات برق/داده های سریع برای سیستم های ماژولار.
شارژ EV: برخی از نمونه های اولیه از کانکتورهای مغناطیسی برای اتصال بدون تلاش استفاده می کنند.

5خانه هوشمند و اینترنت اشیا
چراغ های ماژولار: آسان برای اتصال لینک های برق مغناطیسی.
دوربین های امنیتی: شارژ ساده برای مدل های باتری

 6ارتش و هوافضا
وصل کننده های مغناطیسی محکم برای قطع سریع در محیط های سخت

چرا UPE باید شریک شما باشد؟

1نمونه سازی سریع (3-5 روز برای نمونه)
●سرعت بازار: بازگشت سریع نمونه چرخه های توسعه محصول را تسریع می کند.

● آزمایش تکراری: امکان اصلاح سریع طراحی قبل از تولید انبوه را فراهم می کند.

● مزیت: ایده آل برای صنایع مانند خودرو، پزشکی یا الکترونیک مصرفی که نوآوری حساس به زمان بسیار مهم است.

2. مقرون به صرفه (قیمت رقابتی MOQ)
●کمترین مقدار سفارش (MOQ): کاهش هزینه های اولیه برای استارتاپ ها یا دسته های کوچک.

● مقیاس پذیری: قیمت گذاری انعطاف پذیر امکان پذیر بودن برای هر دو نمونه اولیه و سفارشات بزرگ را تضمین می کند.

● پیشنهاد ارزش: تولید با کیفیت بالا را با راه حل های مقرون به صرفه متعادل می کند.

3تضمین کیفیت (100٪ تست خودکار)
● صفر نقص: بازرسی خودکار (به عنوان مثال ، نوری ، الکتریکی ، مکانیکی) اطمینان از قابلیت اطمینان را تضمین می کند.

●پایگیری: خطای انسانی را در آزمایش های حیاتی (به عنوان مثال مقاومت تماس، اسپری نمک، عمر چرخه) از بین می برد.

● انطباق: مطابق با استانداردهای سختگیرانه صنعت (ROHS، REACH، درجه خودرو).

4. توليد عالي و مهندسي دقيق
● تولید پیشرفته: ماشینکاری CNC، چاپ دقیق و میکروپلاستی (به عنوان مثال Au/Ni برای کانکتورها).

● تخصص مواد: تسلط بر مواد تخصصی (LCP، SUS 304، مغناطیس NdFeB، مس بدون سرب).

● راه حل های کاربردی خاص: برای قطعات پیچیده طراحی شده

چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، الزامات سفارشی، مشخصات فنی)

*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).

* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).

* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).

*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.

*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.

مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است

حمل و نقل دریایی

هر سوالي، لطفا بهاتحادیه@upetech.net
