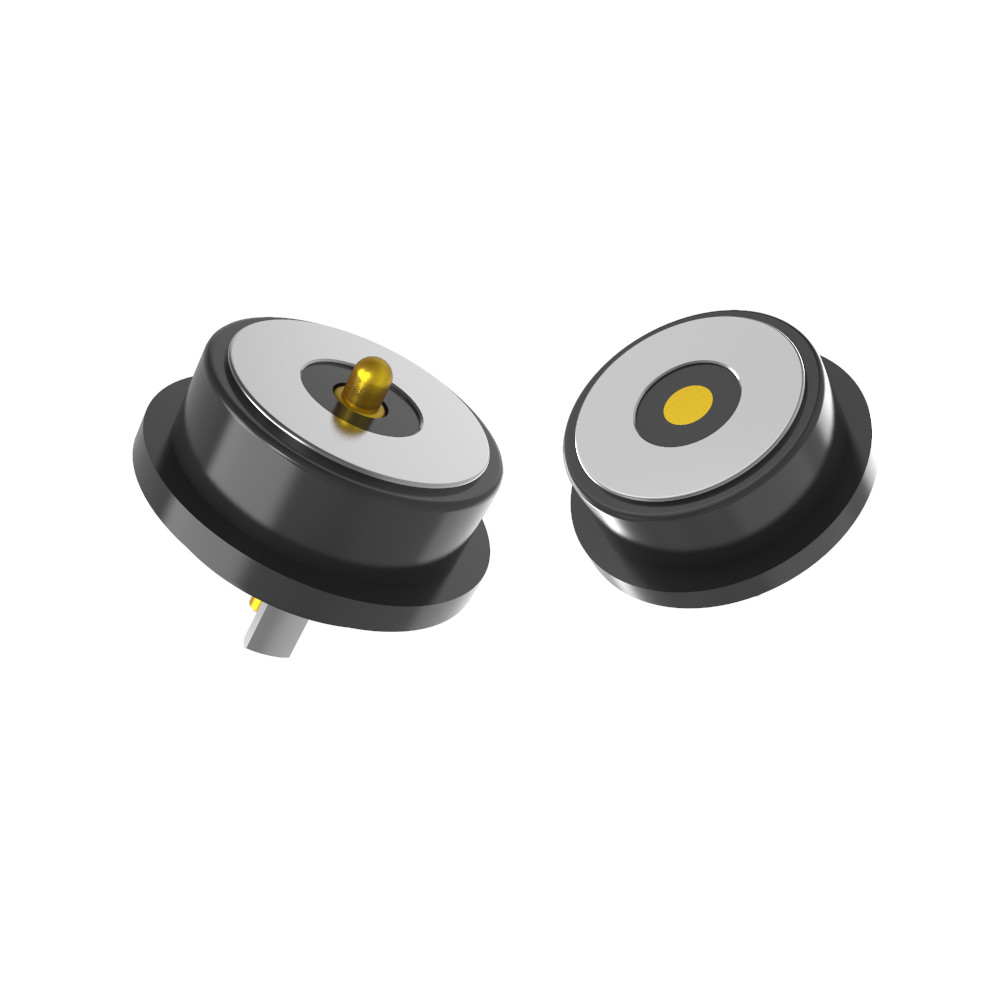

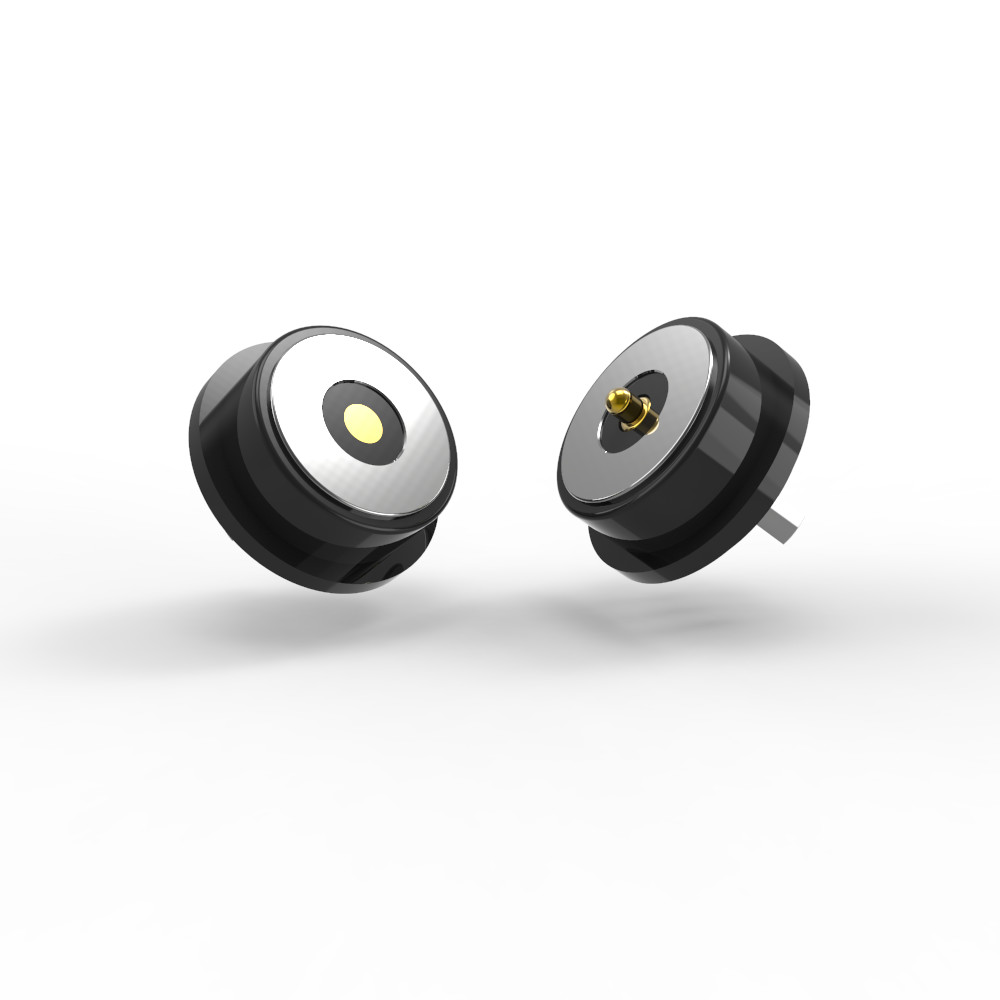

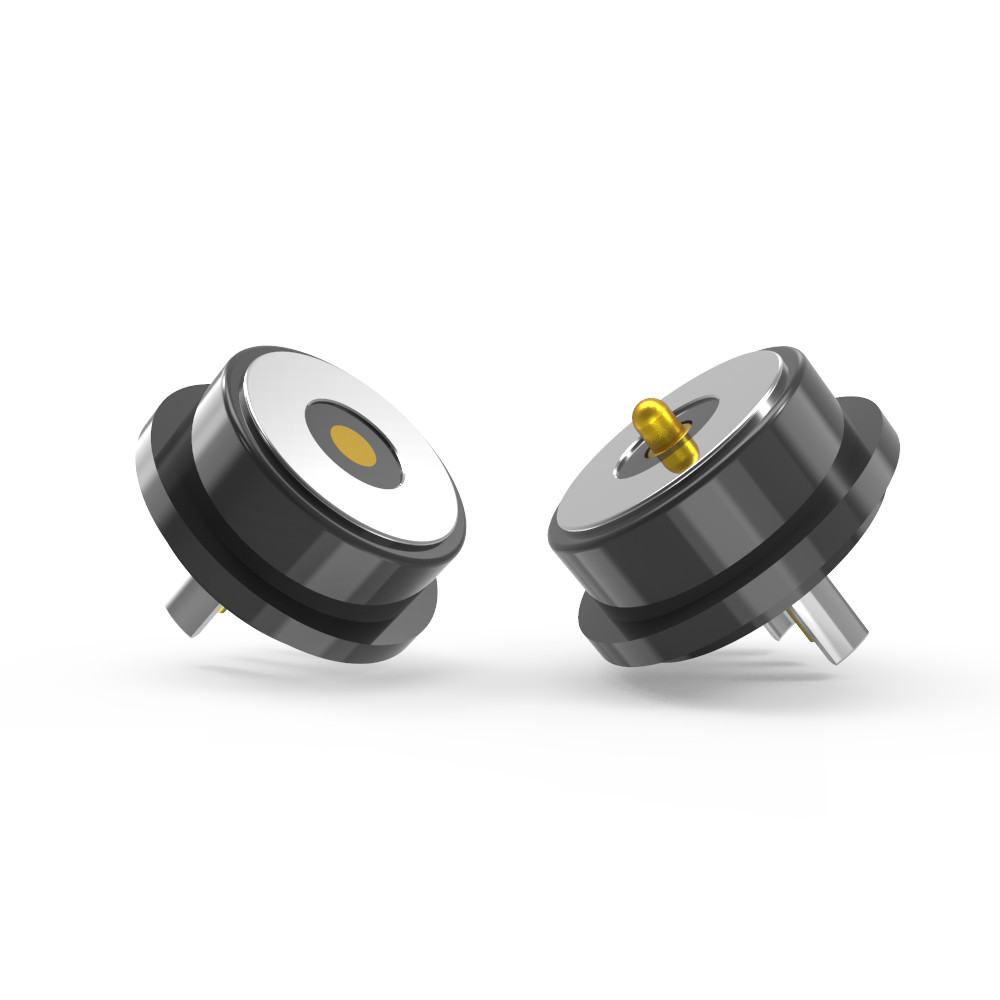

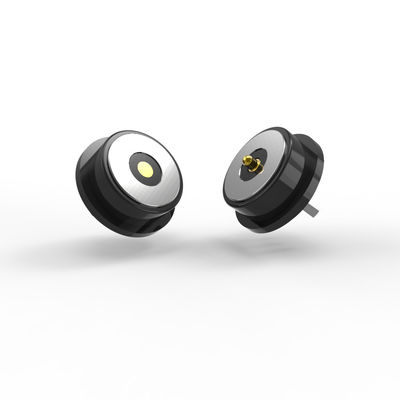

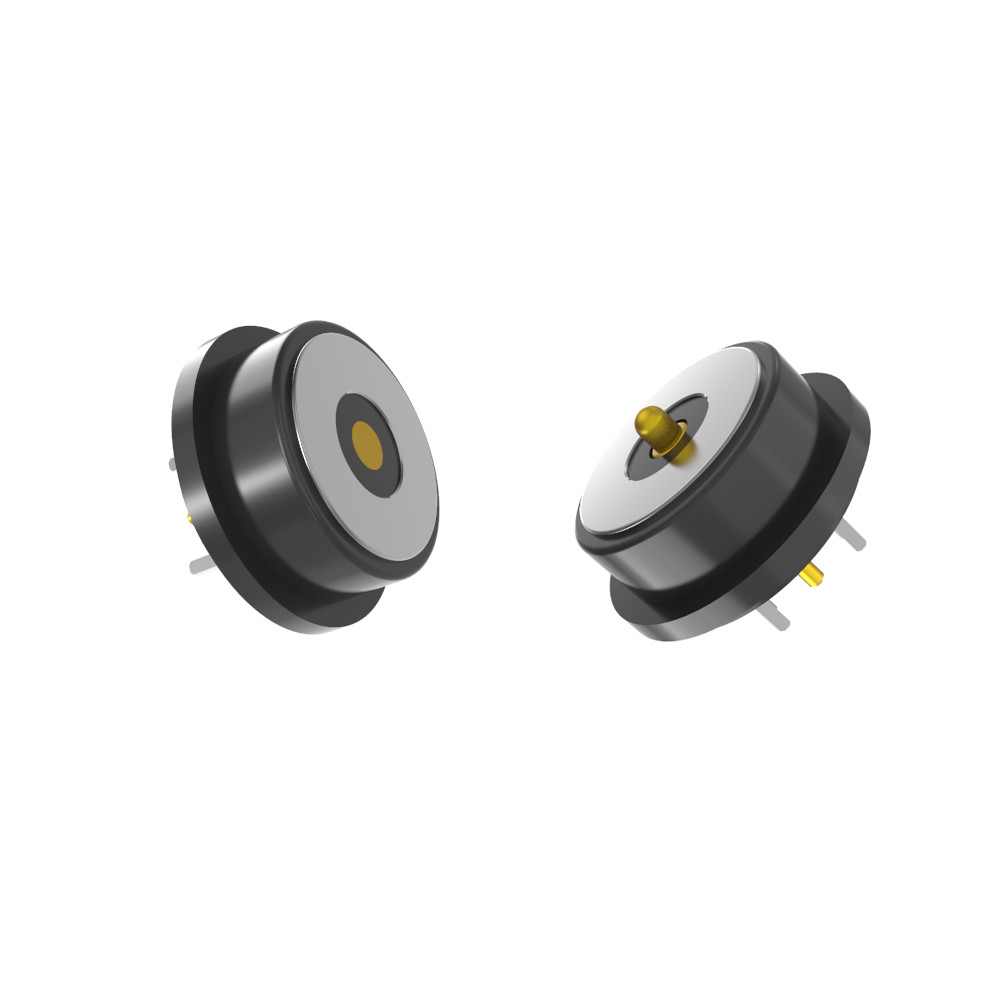

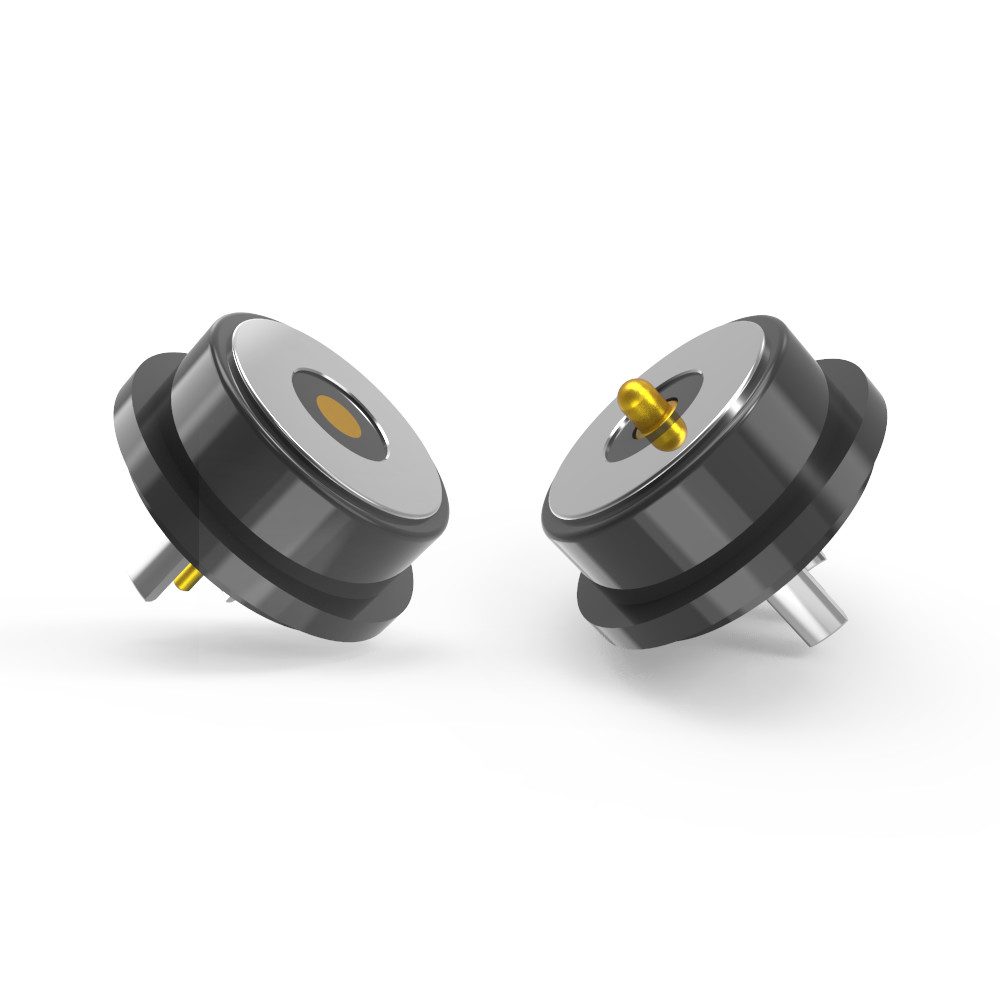

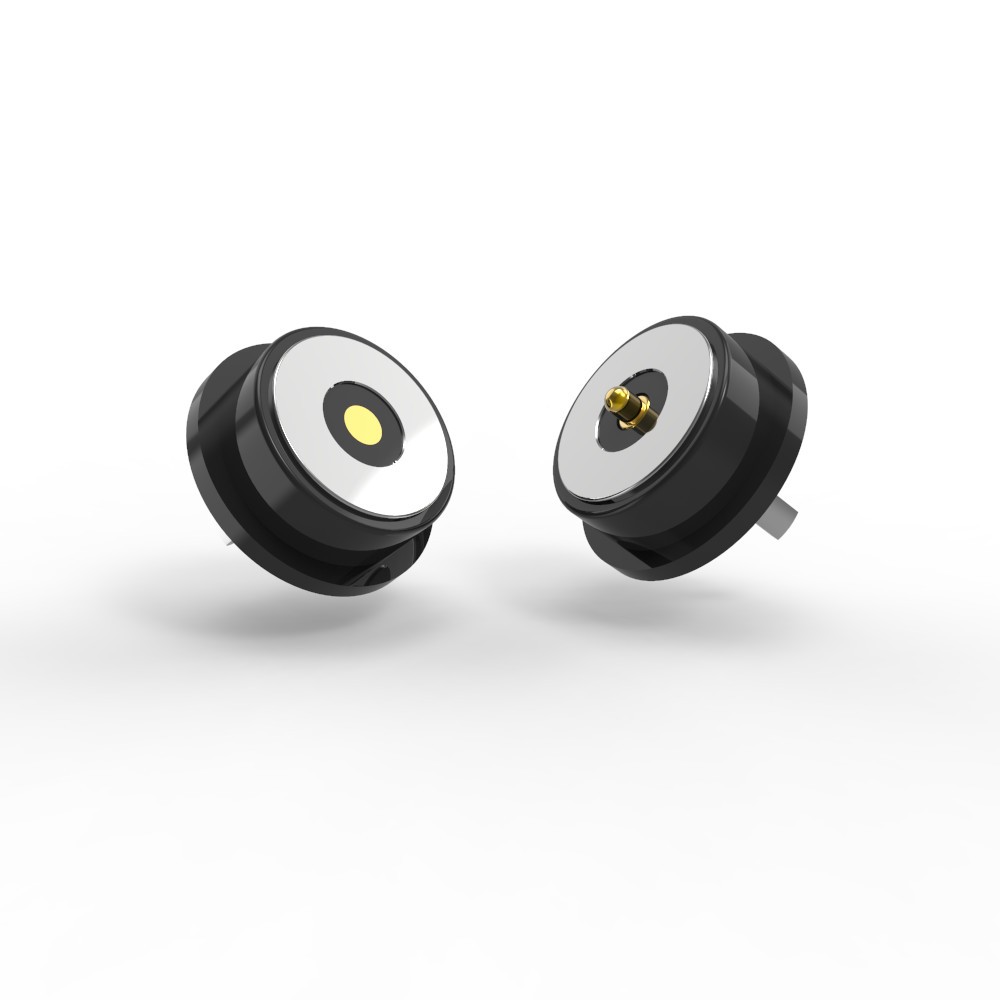

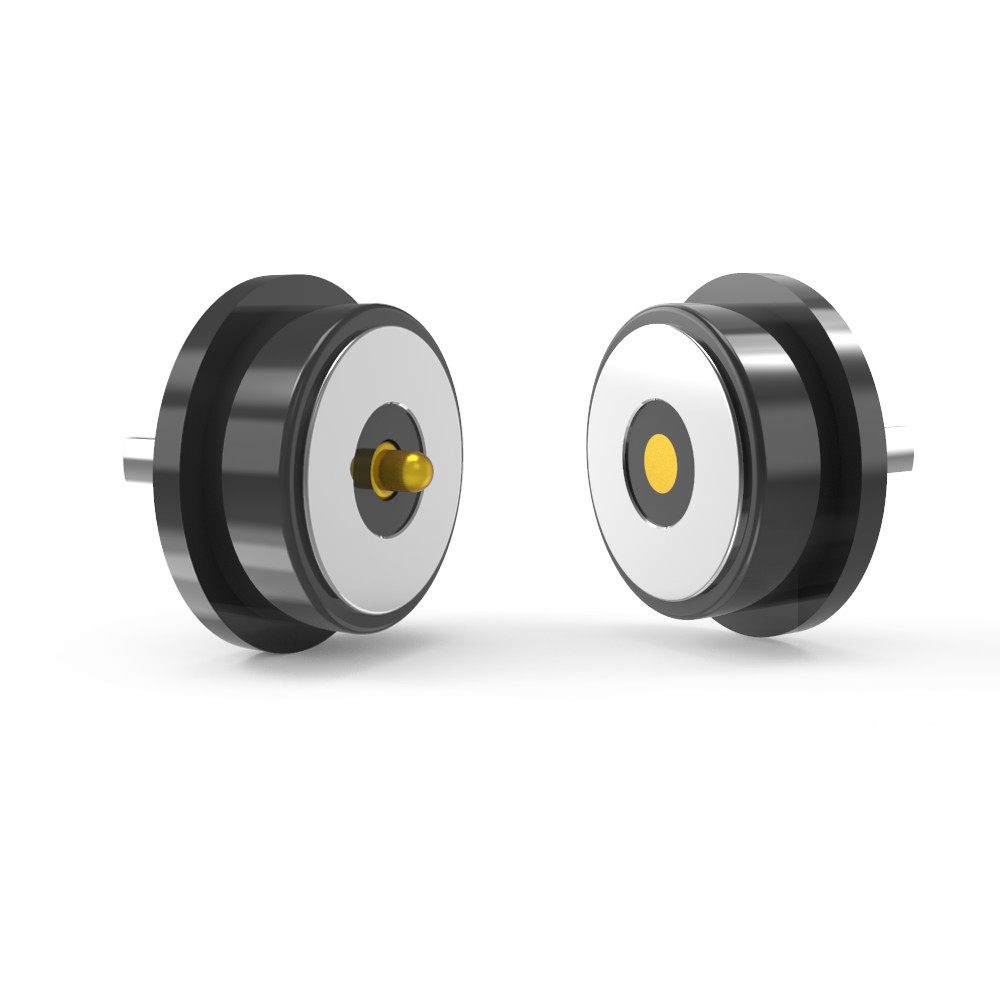

اتصال دهنده مغناطیسی HTN گرد اتصال دهنده الکتریکی باردار بهار سیاه 3A

اتصال مغناطیسی دو پین سیاه HTN OD8.0mm

مواد:

پلنگر:C6801 بدون سرب، پوشش 5U "Min Au بیش از 60 ~ 100U"Ni؛

بشکه:C6801 بدون سرب ، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni ؛

بهار:SUS 304 پوشش 1U" Au

محفظه: سیاه LCP+30%GFUL94 V-0 ؛

پوسته: بدون سرب C6801پلاستی نی

مغناطیس: NdFeB N52 پوشش Ni

مکانیکی:

نیروی بهار: 60g±10g، در 1.0mm ضربه کاری.

قشر کامل:1.۲ میلیمتر

عمر مکانیکی: 50000 چرخه دقیقه.

مشخصات الکتریکی:
ولتاژ اسمی: 12 ولت DC

جریان نامی: 3.0A.

مقاومت تماس: ≤50mΩ (میلیومتر) در هر پین.

آزمایش:

100٪ باز / مدار کوتاه آزمایش شده است.

مطابق با ROHS/REACH (بدون مواد خطرناک)

آزمایش اسپری نمک: 48 ساعت (تایید مقاومت در برابر خوردگی).

توضیحات کاربرد محصول ((به موارد زیر محدود نمی شود):

1.بورد PCB جوش قابل وصل کردن

2شکل دادن و پوشش دادن سیم های پس از جوش

3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود;

4قالب گذاری تزریقی از قالب های قابل جاسازی

5. سيم ها مي تونن مستقيم به هم وصل بشن

پارامتر کانکتور مغناطیسی گرد:

طرح فنی اتصال کننده مغناطیسی مرد گرد

طرح فنی اتصال کننده مغناطیسی زنانه گرد

طرح PCB توصیه شده:

تحمل طرح: ± 0.05mm

مزیت های کانکتور مغناطیسی:

1)آزمایش متصل به جذب خودکار؛ کار آسان؛

2) از یک رابط مغناطیسی برای برداشتن دستگاه استفاده می کند.

3) چرخه عمر بالا. این پشتیبانی از 50،000-300،000 زمان زندگی دوباره اتصال;

4) آن را آسان به طراحی ضد آب سفارشی، زن می تواند به دست آوردن ضد گرد و غبار و ضد آب (IP68) ؛

5) پشتیبانی از جریان بالا (3A-20A) ، شارژ سریعتر؛

6) درجه خوردگی عالی (48H-120H) محیط های خشن را برآورده می کند؛

8) شکل سفارشی برای دیدار با مطابقت شکل محصول، بهبود نقطه فروش محصول؛

9)موقعیت مغناطیس، استفاده از مغناطیس و ساختار برای حفاظت از مدار دوگانه

جهت ((این کاربر گرا و کاربر دوستانه است)

10) قابلیت مقیاس پذیری عالی رابط، می تواند به دست آید ((Power Signal Video Audio Jack Etc) ؛

11)زمان توسعه کوتاه است، قالب کم هزینه برای سفارشی سازی؛

12) ارائه یک انتقال قابل اعتماد سیگنال RF بالا. کانکتور ما USB 2 است.0

استفاده از محصولات کانکتور مغناطیسی:

1دستگاه های پوشیدنی، تجهیزات موقعیت یاب هوشمند، مچ بند هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ،اتصال انتهای سیم نوار مغناطیسی

2تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی، تجهیزات اتوماسیون و صنعتی، تجهیزات صوتی و تصویری

3هواپیمایی، الکترونیک هوافضا، ارتباطات نظامی

4تجهیزات خودرو، ناوبری خودرو، آزمایش و اندازه گیری

5الکترونیک مصرفی ((تلفن های موبایل، رایانه های تبلت، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)

چرا UPE باید شریک شما باشد؟

1نمونه سازی سریع (3-5 روز برای نمونه)
●سرعت بازار: بازگشت سریع نمونه چرخه های توسعه محصول را تسریع می کند.

● آزمایش تکراری: امکان اصلاح سریع طراحی قبل از تولید انبوه را فراهم می کند.

● مزیت: ایده آل برای صنایع مانند خودرو، پزشکی یا الکترونیک مصرفی که نوآوری حساس به زمان بسیار مهم است.

2. مقرون به صرفه (قیمت رقابتی MOQ)
●کمترین مقدار سفارش (MOQ): کاهش هزینه های اولیه برای استارتاپ ها یا دسته های کوچک.

● مقیاس پذیری: قیمت گذاری انعطاف پذیر امکان پذیر بودن برای هر دو نمونه اولیه و سفارشات بزرگ را تضمین می کند.

● پیشنهاد ارزش: تولید با کیفیت بالا را با راه حل های مقرون به صرفه متعادل می کند.

3تضمین کیفیت (100٪ تست خودکار)
● صفر نقص: بازرسی خودکار (به عنوان مثال ، نوری ، الکتریکی ، مکانیکی) اطمینان از قابلیت اطمینان را تضمین می کند.

●پایگیری: خطای انسانی را در آزمایش های حیاتی (به عنوان مثال مقاومت تماس، اسپری نمک، عمر چرخه) از بین می برد.

● انطباق: مطابق با استانداردهای سختگیرانه صنعت (ROHS، REACH، درجه خودرو).

4. توليد عالي و مهندسي دقيق
● تولید پیشرفته: ماشینکاری CNC، چاپ دقیق و میکروپلاستی (به عنوان مثال Au/Ni برای کانکتورها).

● تخصص مواد: تسلط بر مواد تخصصی (LCP، SUS 304، مغناطیس NdFeB، مس بدون سرب).

● راه حل های کاربردی خاص: برای قطعات پیچیده طراحی شده

چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، الزامات سفارشی، مشخصات فنی)

*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).

* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).

* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).

*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.

*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.

مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
