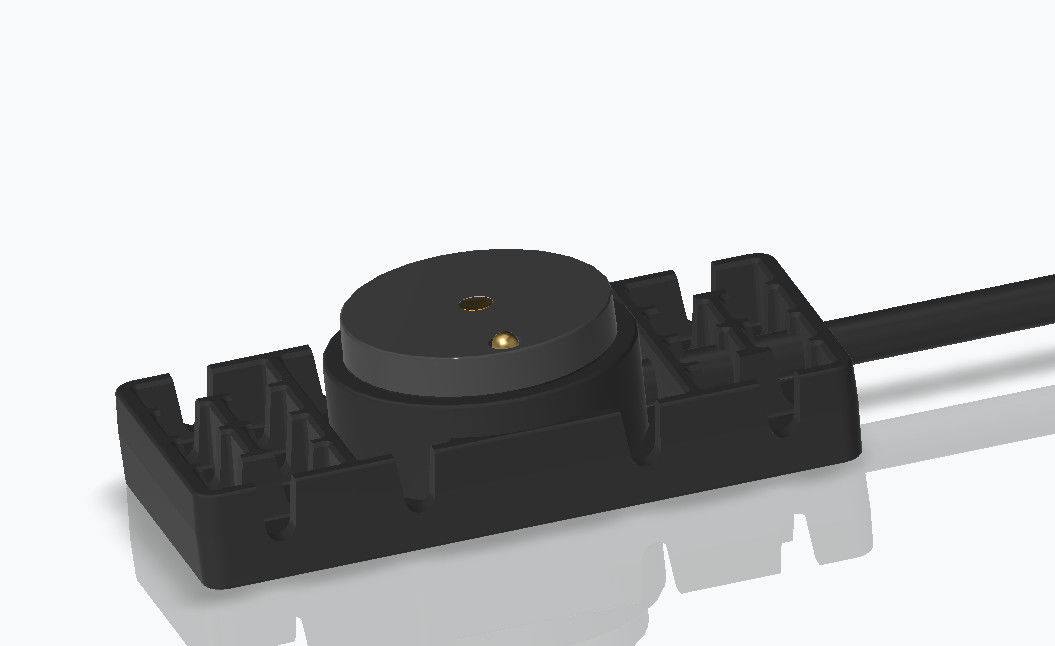

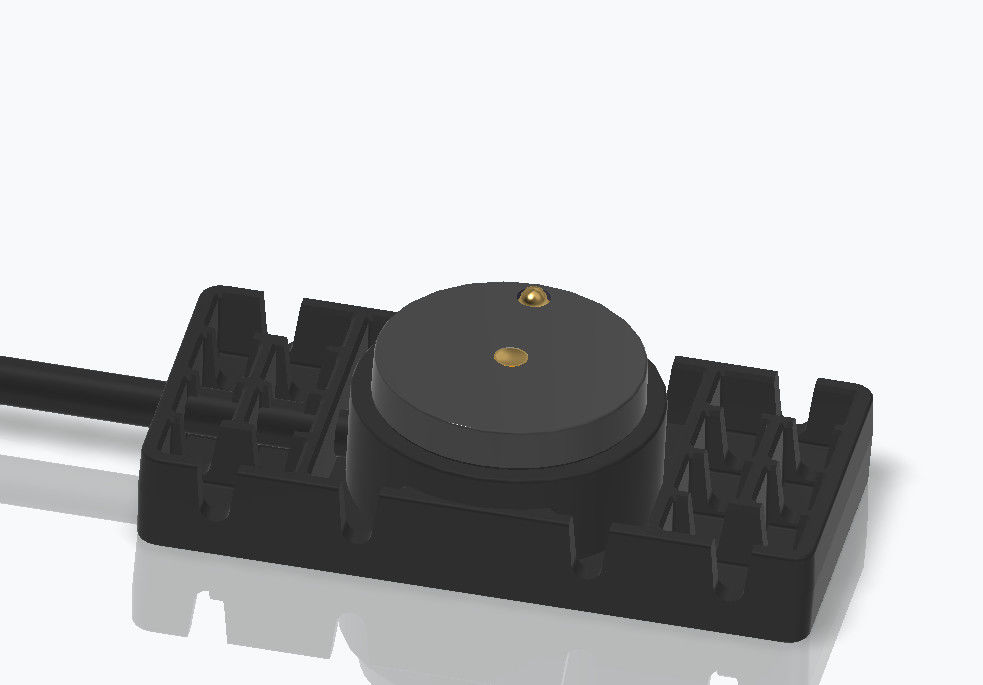

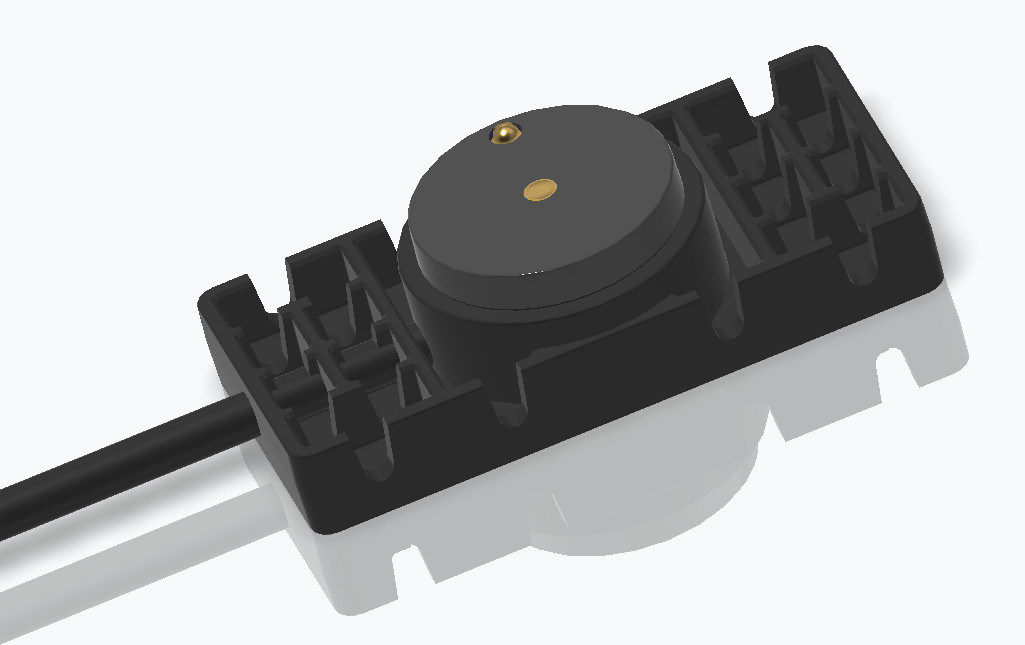

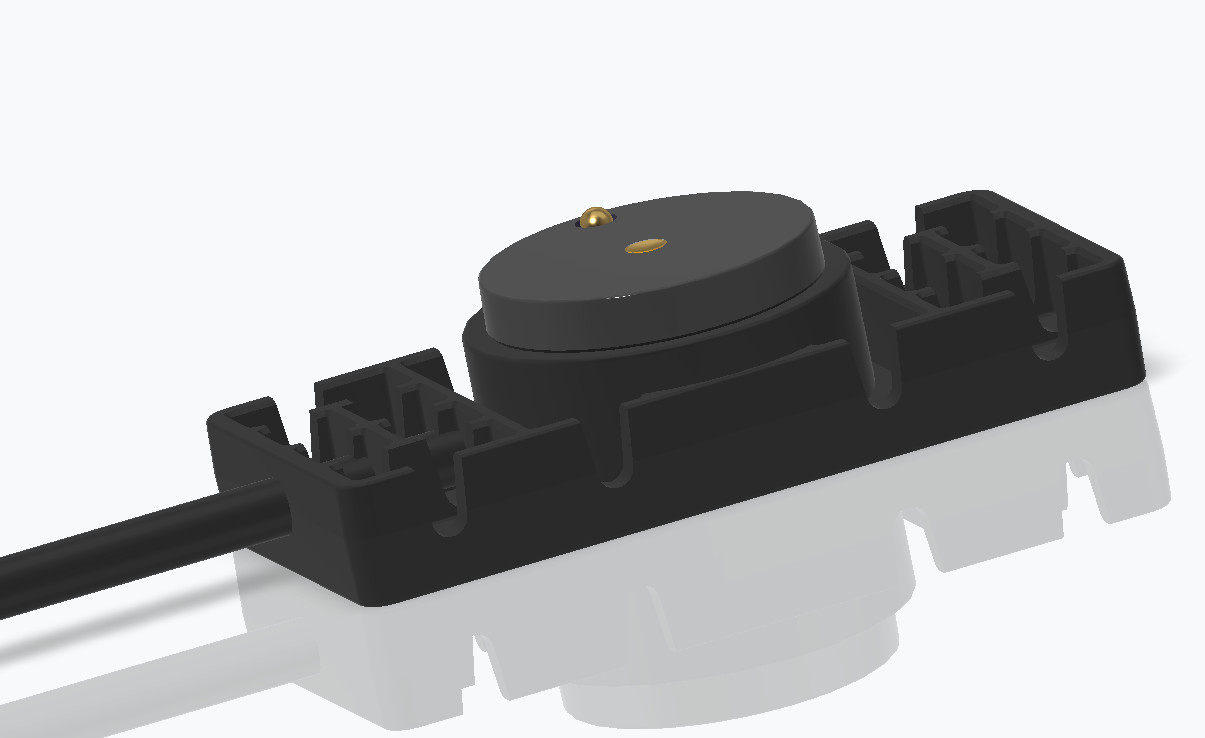

قطر 20mm دایره ای 2pin کابل شارژ DC مغناطیسی اتصال 5A
کانکتور کابل مغناطیسی و کانکتور مغناطیسی زن همه مواد مطابق با RoHS & REACH هستند.
تمام کانکتورهای کابل مغناطیسی از آزمون مدار کوتاه و باز 100 درصد عبور کردند.
ماکانومیک:
- نیروی تماس: 160g±20g در 0.7mm کار
-بررسي زندگي:50،000سائیکل
برق:
ولتاژ نامی:DC12V؛ ولتاژ نامی: 5AMax.
مقاومت تماس: ≤ 50mΩ (میلیومتر) در هر پین (حداکثر)
عملکرد زیست محیطی:
دمای کار: -25°C تا +80°C
-بررسي محيطي: اسپري نمک 24 ساعت
بیش از قالب گذاری:PVC سیاه
مواد قالب داخلی: PE شفاف
TPC پلگ:TPC پلگ زنانه
سیم:OD3.5 4C 2C 22AWG 2C 28AWG PVC سیاه
پلاگین مغناطیسی: پلاگین مغناطیسی مردانه
پارامتر اتصال کابل های مغناطیسی 2 پین نر:
|
نام
|
کانکتور کابل مغناطیسی دایره ای
|
|
نوع
|
مرد
|
|
پین
|
2پین یا سفارشی
|
|
کابل
|
پی وی سی
|
|
طول کابل
|
۶۰ میلی متر
|
|
رنگ
|
سیاه
|
|
پنگ پگو
|
مس
|
|
نیروی بهار
|
160g±20g، در 07-ممنون.
|
|
عمر مکانیکی
|
50000 چرخه دقیقه
|
|
جریان
|
5.0AMax
|
|
ولتاژ
|
12 ولت DC
|
|
مقاومت تماس
|
5حداکثر 0mΩ (PIN)
|
|
دمای کار
|
25°C تا +80°C
|
|
آزمایش اسپری نمک
|
24 ساعته
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
نقشه فنی کانکتور کابل مغناطیسی دایره ای
کانکتور کابل های مغناطیسی DC
چشم انداز بسته بندی:
مزیت های کانکتور مغناطیسی:
● طراحی انسانی از تجربه اتصال جذب خودکار
● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.
●مدت عمر: تا 100،000-200،000 چرخه
●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.
● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛
● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.
●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص
● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود
استفاده از محصولات کانکتور مغناطیسی:
چرا UPE باید شریک شما باشد؟
1تخصص تخصصی در اتصال مغناطیسی
● تحقیق و توسعه متمرکز: UPE دارای تجربه اختصاصی در اتصال مغناطیسی است
● سفارشی سازی: UPE می تواند قدرت آهنربا، پوشش پین (طلای / نیکل برای مقاومت ≤50mΩ) و مواد خانه (PBT سیاه / نایلان) را به نیازهای شما متناسب کند.
2دوام بالا و انطباق
● ۱۰٫۰۰۰ دوره تضمین شده: کانکتورهای آنها احتمالاً تحت آزمایش دقیق قرار می گیرند تا نیازهای زندگی مکانیکی شما را برآورده کنند.
● گواهینامه ها: مطابق با UL یا استاندارد RoHS
3تولید رقابتی
● ابزار مقرون به صرفه: UPE ممکن است MOQ های پایین (به عنوان مثال، 1K ¥ 5K واحد) را با قیمت رقابتی برای دسته های کوچک تا متوسط ارائه دهد.
● کنترل کیفیت: آزمایش داخلی برای مقاومت تماس، نیروی کشش و بار فعلی برای اطمینان از قابلیت اطمینان.
4نمونه سازی سریع و پشتیبانی
● نمونه های سه بعدی در روز: نمونه سازی سریع برای بررسی تناسب / عملکرد
● پشتیبانی مهندسی: کمک به بهینه سازی پینوت، محافظت EMI یا ضد آب (IP68).
چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، الزامات سفارشی، مشخصات فنی)
*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).
* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).
* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).
*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.
*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.
مدت پرداخت:
50 درصد سپرده (پیش پرداخت): هزینه های تولید (مواد، نیروی کار) را پوشش می دهد.
50٪ باقیمانده (پیش از حمل و نقل پرداخت می شود): کنترل کیفیت و تعهد هر دو طرف را تضمین می کند.
روش پرداخت:
T/T (تحويل بانکي) ،PayPal ،OCBC Bank
توصیه:
برای نمونه ها از پي پال استفاده کنيد (امنه تر).
از T/T برای سفارشات انبوه استفاده کنید (هزینه های پایین تر).
زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری
زمان تولید:10-15روز کاری
براي:آمریکا، اروپا، آسیا، آفریقای جنوبی
مدت معامله:EXW
حمل و نقلهوايي، دريايي، اکسپرس
خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
حمل و نقل دریایی
