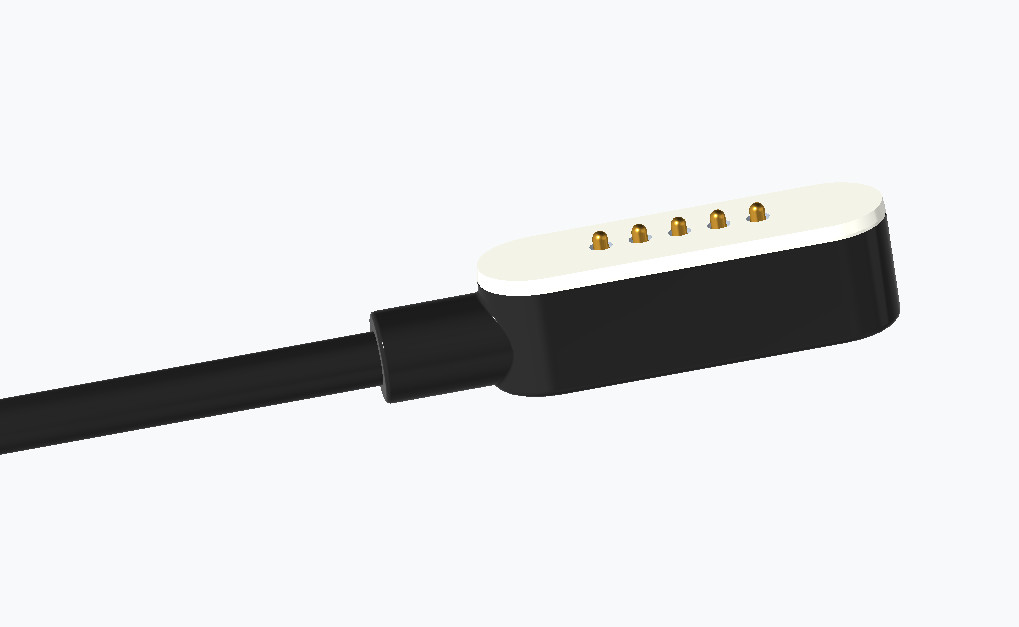

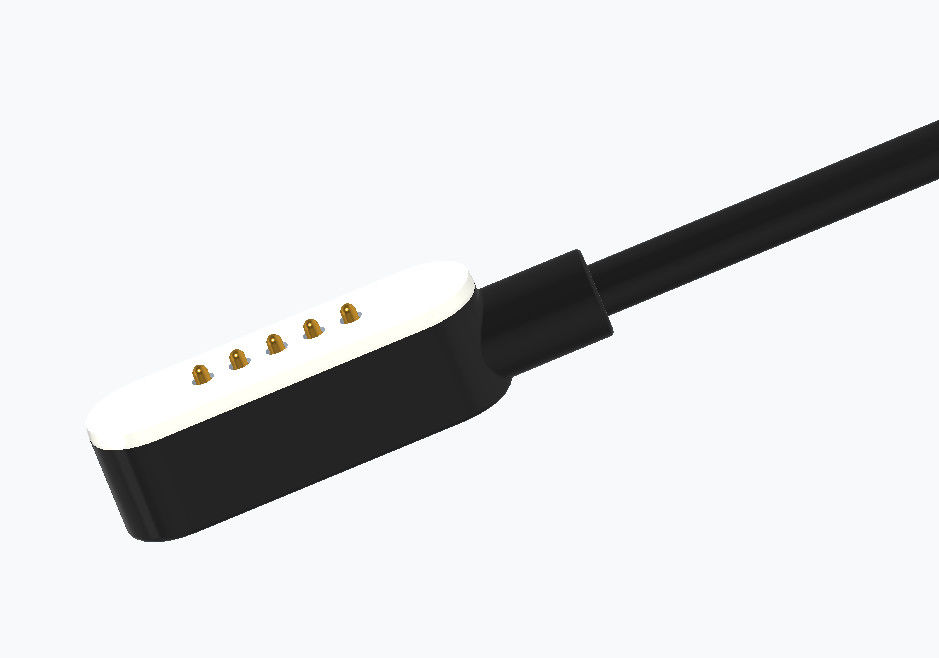

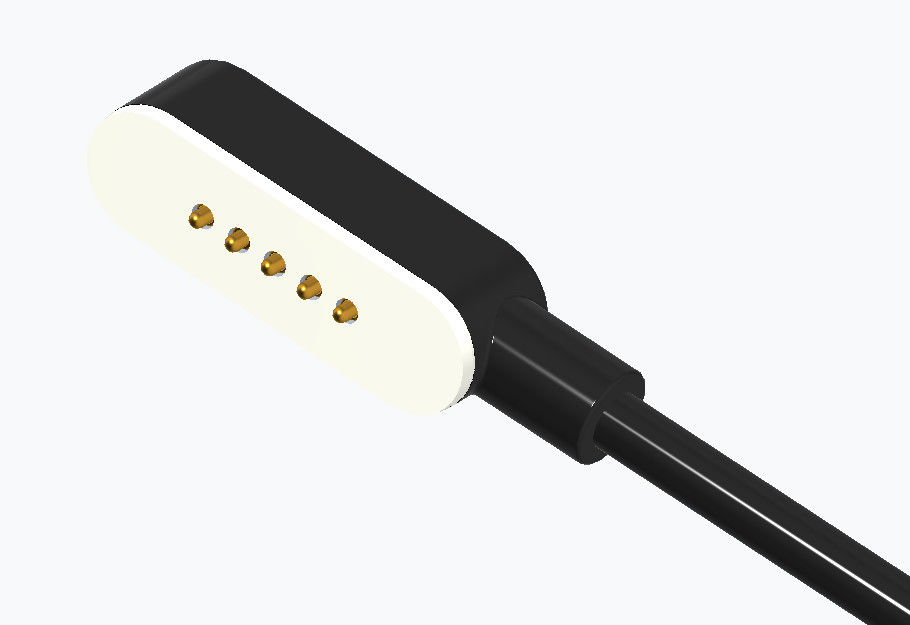

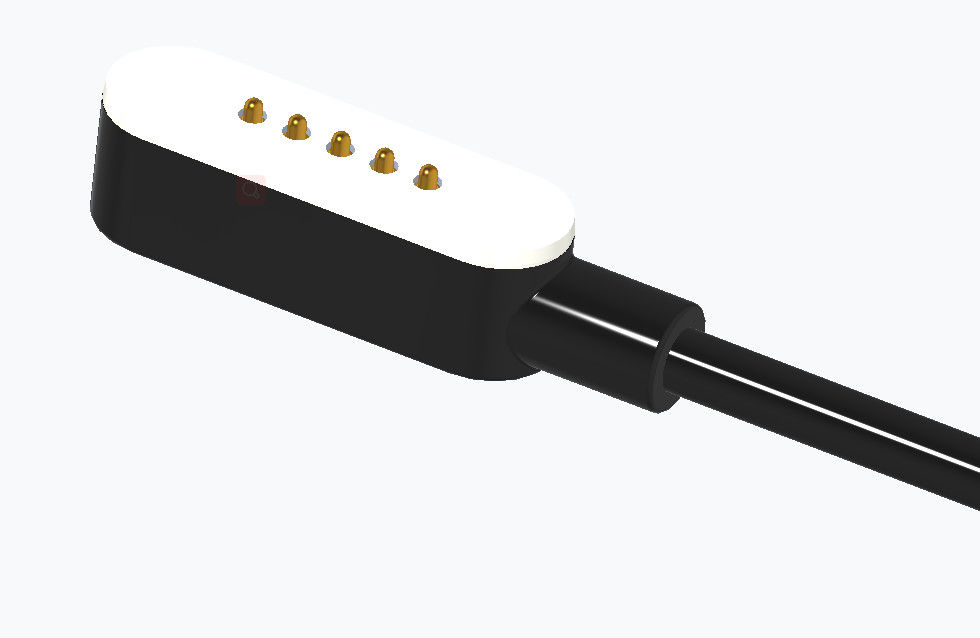

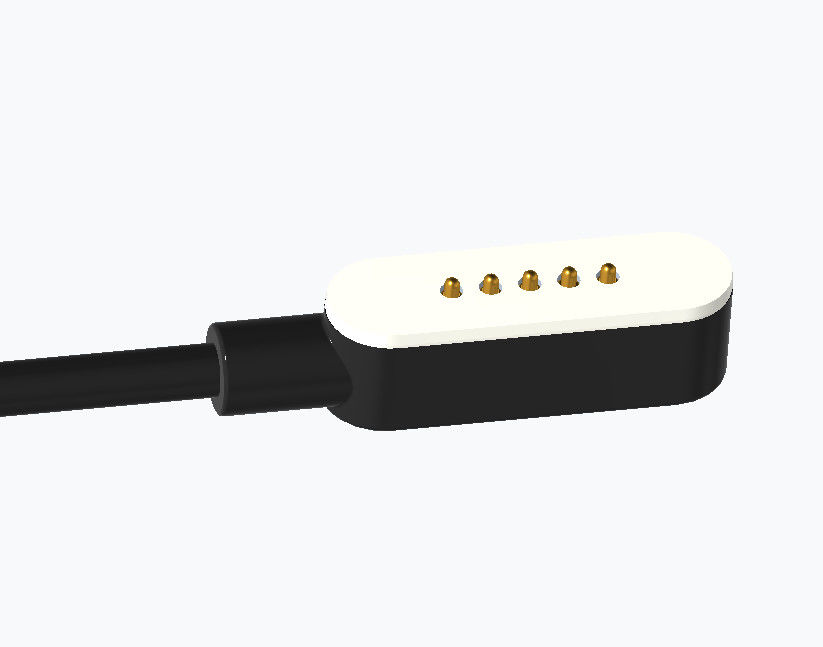

اتصال 5 پین کابل مغناطیسی 2.54mm Pitch Spring Loaded Wire Connectors سفارشی

اطلاعات پایه
محل منبع: چین
نام تجاری: UPE
گواهی: ISO9002
شماره مدل: RC-1173-A05-11
سند: RC-1173-A05-11.pdf
مقدار حداقل تعداد سفارش: 5000
قیمت: $1-$5
جزئیات بسته بندی: کیسه های پلی اتیلن
زمان تحویل: 12-15 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 5KPCS/روز
اطلاعات تکمیلی
نام: کانکتور کابل مغناطیسی مواد: پی وی سی ، برنج ، ndfeb n52
نیروی بهار: 35 گرم ± 5 گرم کارگروه: 0.85 میلی متر
جریان: 1.5A ولتاژ: 5 ولت
طول کابل: ۳۰۰ میلی متر رنگ: مشکی
آزمایش افشاندن نمک: 48 ساعت زندگی مکانیکی: 10000 چرخه دقیقه
مقاومت تماسی: 50mΩ حداکثر (PIN)
برجسته کردن:

اتصال کابل مغناطیسی 5 پین,کانکتور کابل مغناطیسی 2.54mm Pitch,اتصال دهنده های سیم به صورت سفارشی

,

Magnetic Cable Connector 2.54mm Pitch

,

Spring Loaded Wire Connectors Customized


توضیحات محصول

2.54mm پیچ نر 5pin بهار بارگیری pogo پین کابل مغناطیسی کانکتور



- مواد و پوشش مطابق با استاندارد ROHS و REACH



مکانیکی:

- نیروی تماس: 35g ± 5g در 0.85mm کار

- عمر مکانیکی: 10000 چرخه (حداقل)



برق:

ولتاژ نامی:DC5V؛ ولتاژ نامی:1.5A ماکس

مقاومت تماس (پین بهار): ≤50mΩ (میلیومتر)



USB20: USB/AM نوع یکپارچه (با محافظت از بیش از حد و مدار کوتاه 5V 2A)

مواد قالب داخلی: PE



پارامتر اتصال کابل های مغناطیسی 5 پین نر:

نام

کانکتور کابل مغناطیسی 5 پین

نوع

مرد

پین

5پين يا سفارشي

سیم

پی وی سی

طول محصول

300 میلی متر

رنگ

سیاه

پنگ پگو

مس

مغناطيس

پوشش NdFeB N52 Ni

نیروی بهار

35g±5g،در 0.85-ممنون.

عمر مکانیکی

10000 چرخه دقیقه

جریان

1.50AMax

ولتاژ

DC 5V

مقاومت تماس

5حداکثر 0mΩ (PIN)

دمای کار

25°C تا +80°C

آزمایش اسپری نمک

48 ساعت

گواهینامه

محصول سازگار با ROHS یا REACH

تست

تست 100٪ باز و کوتاه مدت



نقشه فنی کانکتور کابل مغناطیسی 5 پین

اتصال 5 پین کابل مغناطیسی 2.54mm Pitch Spring Loaded Wire Connectors سفارشی 0

کانکتور کابل مغناطیسی 5 پین

اتصال 5 پین کابل مغناطیسی 2.54mm Pitch Spring Loaded Wire Connectors سفارشی 1



چشم انداز بسته بندی:

اتصال 5 پین کابل مغناطیسی 2.54mm Pitch Spring Loaded Wire Connectors سفارشی 2

مزیت های کانکتور مغناطیسی:

● طراحی انسانی از تجربه اتصال جذب خودکار

● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.

●مدت عمر: تا 100،000-200،000 چرخه

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.

● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛

● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.

●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص

● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود



محصولات کانکتور مغناطیسی به دلیل راحتی ، قابلیت اطمینان و توانایی جلوگیری از آسیب ناشی از کشیدن تصادفی در صنایع مختلف به طور گسترده ای استفاده می شوند. در اینجا برخی از کاربردهای رایج وجود دارد:



1الکترونیک مصرفی
تلفن های هوشمند و تبلت: برای شارژ استفاده می شود (به عنوان مثال، MagSafe برای آیفون، آداپتورهای شارژ مغناطیسی).

وسایل پوشیدنی: ساعت های هوشمند، گوشواره های بی سیم (به عنوان مثال شارژر Apple Watch).

لپ تاپ ها و لوازم جانبی: پورت های شارژ مغناطیسی (کنتاکتورهای قدیمی MacBook MagSafe)



2دستگاه های پزشکی
مانیتورهای پوشیدنی سلامتی: پچ های EKG، مانیتورهای گلوکز.

ابزار جراحی و تشخیصی: اتصال برق / داده های ایمن و سریع.

سمعک: راه حل های شارژ مغناطیسی



3صنعت و خودرو
حسگرها و تشخیص خودرو: تجهیزات تست آسان برای اتصال.

رباتیک و هواپیماهای بدون سرنشین: انتقال برق / داده های امن با ایمنی سریع.

سیستم های روشنایی LED: اتصال کننده های مغناطیسی ماژولار.



4تجهیزات دریایی و بیرونی
دستگاه های ضد آب: شارژ مغناطیسی برای الکترونیک های مقاوم (از خوردگی پورت جلوگیری می کند).

غواصی و تجهیزات نظامی: ارتباطات امن در محیط های خشن.



5IoT و دستگاه های خانگی هوشمند
قفل ها و دوربین های هوشمند: اتصال های برق مقاوم به دستکاری

دستگاه های ماژولار: لوازم جانبی آسان برای اتصال (به عنوان مثال دستگاه های مغناطیسی آشپزخانه).



6انرژی و ابزار برق
بسته های باتری: اتصال های مغناطیسی سریع برای ابزارها و هواپیماهای بدون سرنشین.

پانل های خورشیدی: آسان برای نصب کانکتورهای مغناطیسی.



چرا UPE باید شریک شما باشد؟



1نمونه سازی سریع (3-5 روز برای نمونه)
●سرعت بازار: بازگشت سریع نمونه چرخه های توسعه محصول را تسریع می کند.

● آزمایش تکراری: امکان اصلاح سریع طراحی قبل از تولید انبوه را فراهم می کند.

● مزیت: ایده آل برای صنایع مانند خودرو، پزشکی یا الکترونیک مصرفی که نوآوری حساس به زمان بسیار مهم است.



2. مقرون به صرفه (قیمت رقابتی MOQ)
●کمترین مقدار سفارش (MOQ): کاهش هزینه های اولیه برای استارتاپ ها یا دسته های کوچک.

● مقیاس پذیری: قیمت گذاری انعطاف پذیر امکان پذیر بودن برای هر دو نمونه اولیه و سفارشات بزرگ را تضمین می کند.

● پیشنهاد ارزش: تولید با کیفیت بالا را با راه حل های مقرون به صرفه متعادل می کند.



3تضمین کیفیت (100٪ تست خودکار)
● صفر نقص: بازرسی خودکار (به عنوان مثال ، نوری ، الکتریکی ، مکانیکی) اطمینان از قابلیت اطمینان را تضمین می کند.

●پایگیری: خطای انسانی را در آزمایش های حیاتی (به عنوان مثال مقاومت تماس، اسپری نمک، عمر چرخه) از بین می برد.

● انطباق: مطابق با استانداردهای سختگیرانه صنعت (ROHS، REACH، درجه خودرو).



4. توليد عالي و مهندسي دقيق
● تولید پیشرفته: ماشینکاری CNC، چاپ دقیق و میکروپلاستی (به عنوان مثال Au/Ni برای کانکتورها).

● تخصص مواد: تسلط بر مواد تخصصی (LCP، SUS 304، مغناطیس NdFeB، مس بدون سرب).

● راه حل های کاربردی خاص: برای قطعات پیچیده طراحی شده



چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی

* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، نیازهای سفارشی، مشخصات فنی)

*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).

* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).

* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).

*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.

*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.



مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است



حمل و نقل دریایی
