اتصال دهنده USB مستطیل مغناطیسی مرد اتصال دهنده مغناطیسی 4 پین با کابل PVC OD3.0

کابل رباعی 4pin مرد pogo pin کابل مغناطیسی usb کانکتور با کابل PVC OD3.0

1تست ارزش مقاومت (AT:20C):

a. ارزش مقاومت بین مفصل جوش و میخ مس کمتر از 50mΩ است

b. ارزش مقاومت یک قطعه سیم محصول کمتر از 60mΩ است.

2مقاومت در برابر آزمون ولتاژ: 100V AC برای 1 دقیقه، 5mA حداکثر

3مقاومت عایق بندی: 50mΩ Min ((500V DC 1 دقیقه)

4آزمایش سوئیچ: وزن بلند 300g، زاویه ±70°، فرکانس 30 بار در دقیقه، 3000 بار در دقیقه
نرخ قطع ارتباط کمتر از ۱۰۰ درصد است

5یک آزمایش تکان دادن سر مرد: بار 300g، زاویه ±70°، فرکانس 30 بار در دقیقه، 3000 بار در دقیقه، وقفه
خط کمتر از ۱۰۰ درصد است

6یک سر نر، سر مغناطیسی (بررسی قطعات) ، آزمایش اسپری نمک: دمای 35±1°C، رطوبت 85٪، 5٪ NACL
بعد از 24 ساعت هیچ پدیده ای از خوردگی وجود نداشت.

7آزمایش ظرفیت بلند کردن پلگ و SR: ظرفیت بلند کردن عمودی پلگ و SR: 5kg/min نباید آسیب ببیند و جابجایی باید کمتر از 3mm باشد.

8آزمایش رطوبت: دمای 40 درجه سانتیگراد، رطوبت 95٪، 48 ساعت، مطابق با الزامات موارد 2 و 3 در یادداشت.

9آزمایش چرخه حرارتی: برای 30 دقیقه در -31°C قرار دهید، سپس در 60°C برای 30 دقیقه دیگر، و این چرخه را 5 بار تکرار کنید.
الزامات توجهات 2 و 3 را برآورده کند.

10این محصول باید با الزامات ROHS مطابقت داشته باشد.

11تمام نقاط با ابعاد بر روی نقشه باید 100٪ بررسی و ثبت شود.

12روش بسته بندی: جعبه بیرونی باید با کاغذ برچسب حمل و نقل قرار گیرد.

پارامتر کانکتورهای کابل مغناطیسی 4 پین:

نقشه فنی کانکتور کابل مغناطیسی 4 پین

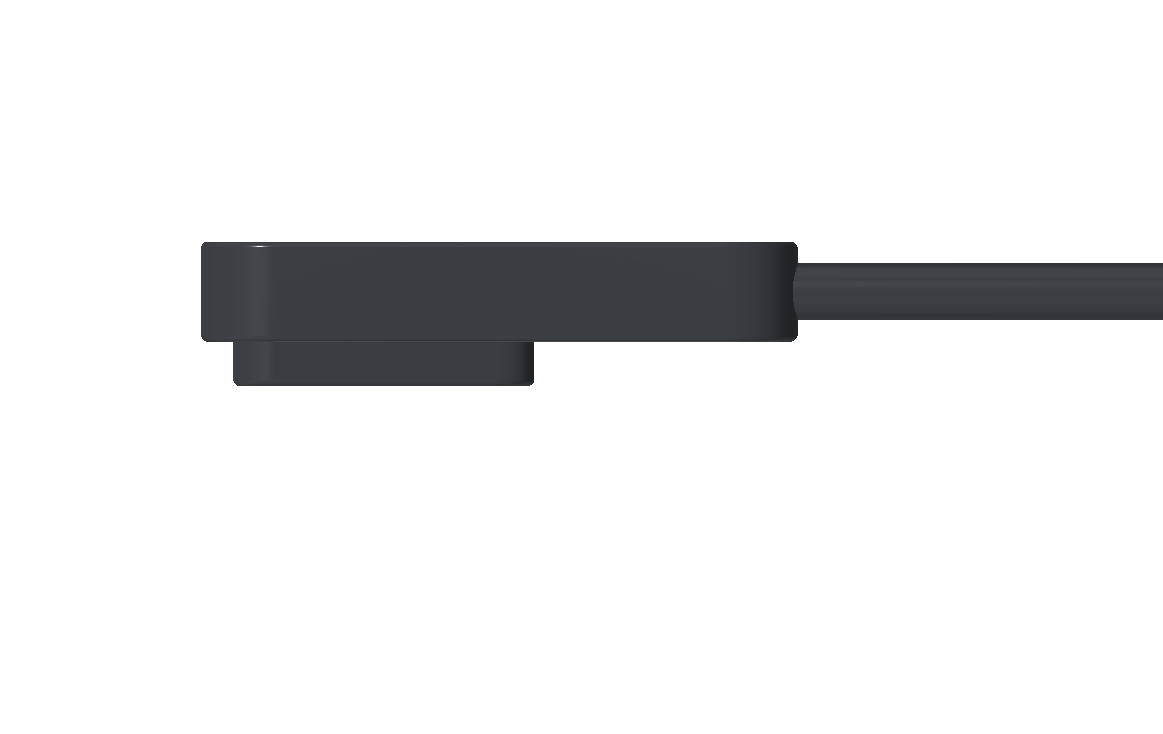

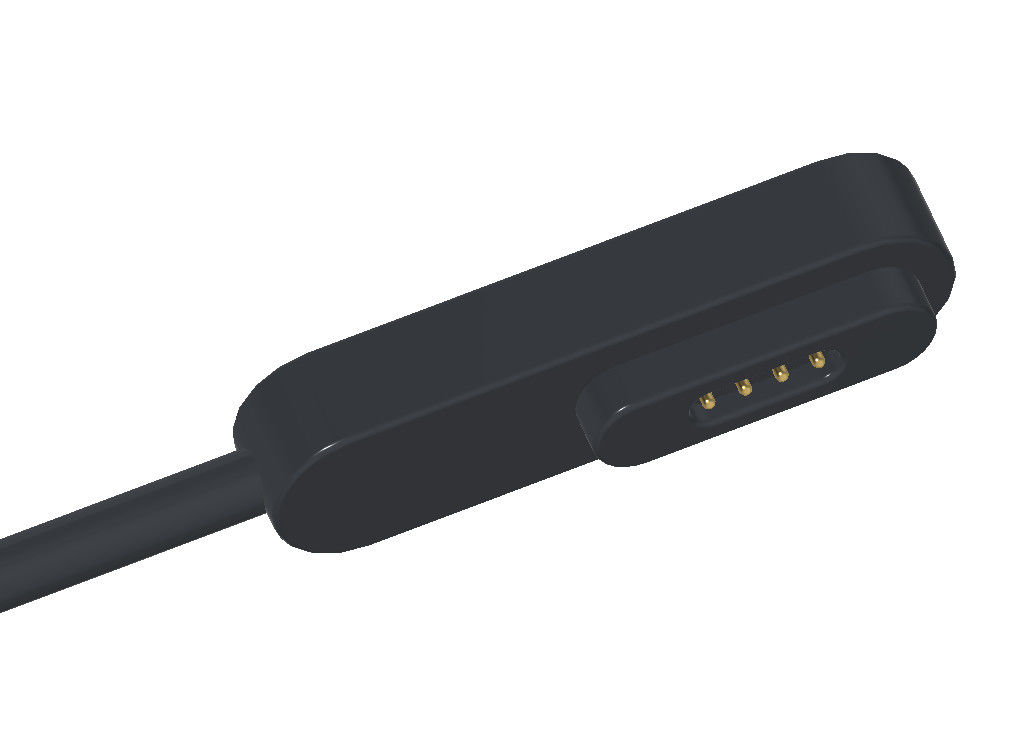

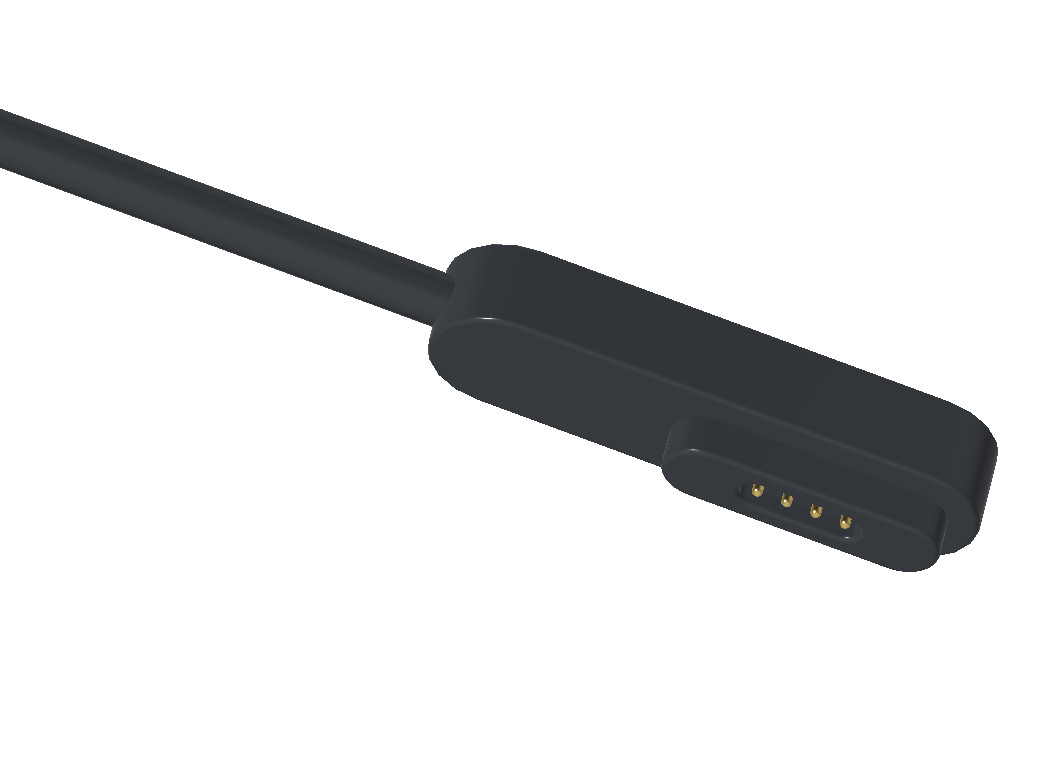

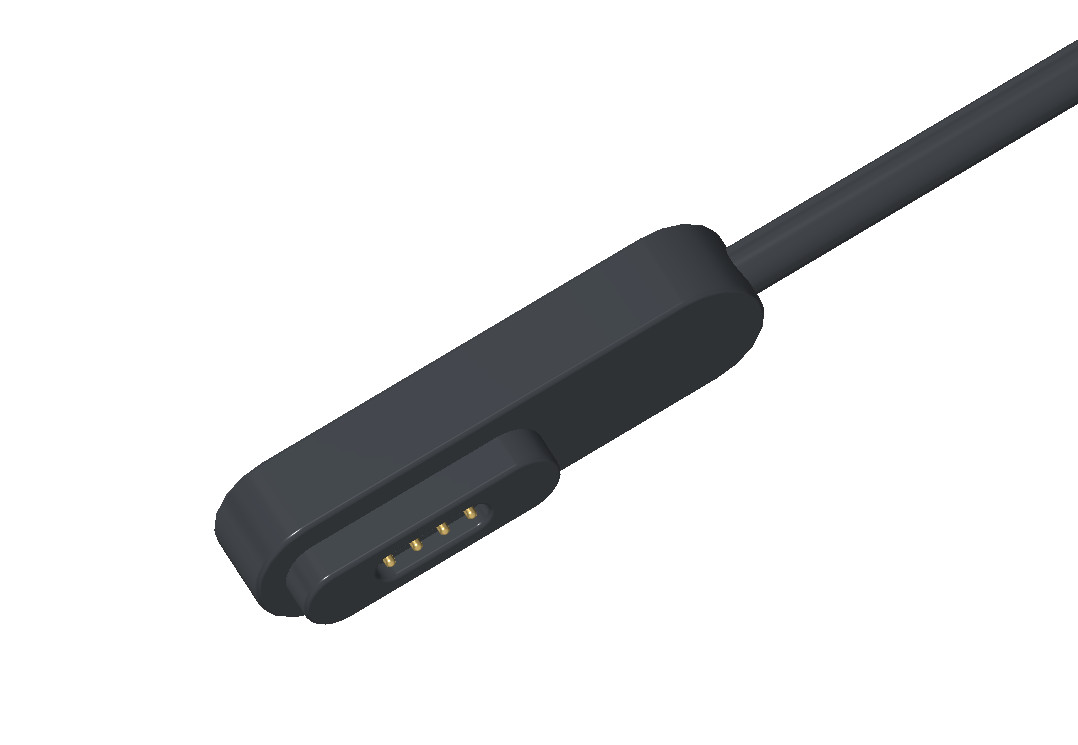

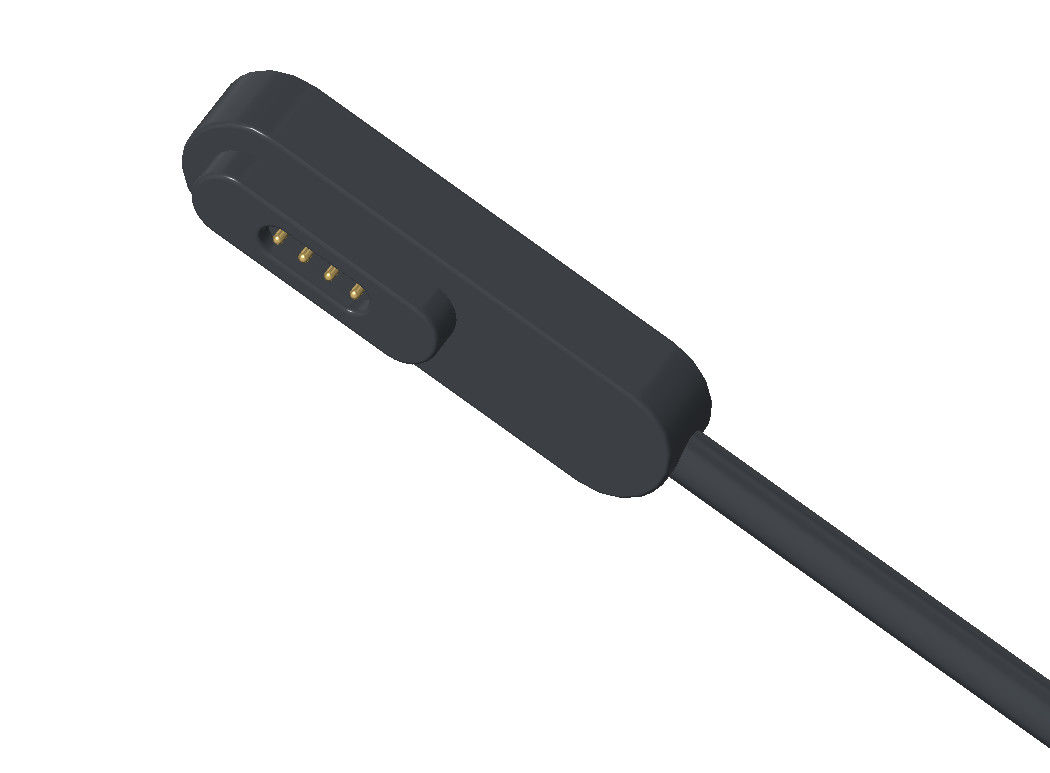

کانکتور کابل مغناطیسی 4 پین

چشم انداز بسته بندی:

مزیت های کانکتور مغناطیسی:

● طراحی انسانی از تجربه اتصال جذب خودکار

● ضد سقوط انسانی: برداشتن آن از رابط شارژ آسان است و برداشتن دستگاه آسان نیست.

●مدت عمر: تا 100،000-200،000 چرخه

●طراحی ضد آب: انتهای ماده دستگاه می تواند ضد گرد و غبار و ضد آب (IPX8) باشد.

● زمان شارژ سریع: طراحی کانکتور مغناطیسی 5A-10A تحمل انتقال جریان بزرگ را دارد؛

● ظاهر کانکتور مغناطیسی را می توان مطابق با طراحی دستگاه کاربرد مشتری تطبیق داد.

●طراحی ساختاری ضد مدار کوتاه محصول و بی نقص

● انتقال سیگنال فرکانس بالا را تحقق بخشید، می تواند جایگزین انتقال سیگنال سنتی USB2.0 HDMI 1.3 شود

استفاده از محصولات کانکتور مغناطیسی:

1دستگاه های پوشیدنی، تجهیزات موقعیت یاب هوشمند، مچ بند هوشمند کودکان، ساعت های هوشمند، تلفن های همراه پوشیدنی، هدست های بلوتوث و غیره) کابل داده، کابل شارژ،اتصال انتهای سیم نوار مغناطیسی

2تجهیزات پزشکی، تجهیزات بی سیم، تجهیزات ارتباطات داده، تجهیزات مخابراتی، تجهیزات اتوماسیون و صنعتی، تجهیزات صوتی و تصویری

3هواپیمایی، الکترونیک هوافضا، ارتباطات نظامی

4تجهیزات خودرو، ناوبری خودرو، آزمایش و اندازه گیری

5الکترونیک مصرفی ((تلفن های موبایل، رایانه های تبلت، هدست های بلوتوث، دوربین، ساعت، محصولات الکترونیکی مصرفی قابل حمل و بسیاری از زمینه های الکترونیکی دیگر.)

چرا UPE باید شریک شما باشد؟

● قابلیت اطمینان و دوام

● طراحی و تحویل سریع

● همکاری قابل اعتماد و صادقانه

چگونه به قرار دادن سفارش کانکتور کابل مغناطیسی
* نیازهای خود را شناسایی کنید ((نوع کانکتور، کمیت مورد نیاز، الزامات سفارشی، مشخصات فنی)

*تفاوض در مورد قیمت و شرایط (تخفیف عمده ممکن است اعمال شود).

* جزئیات سفارش را تایید کنید (نوع کانکتور، کمیت، سفارشی سازی).

* پرداخت کنید (از طریق PayPal، انتقال بانکی یا سایر روش های امن).

*بررسی حمل و نقل و کیفیت
*حملات رو دنبال کن.

*به منظور اطمینان از کیفیت، محصول را در هنگام ورود بررسی کنید.

مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است

حمل و نقل دریایی

هر سوالي، لطفا بهاتحادیه@upetech.net
