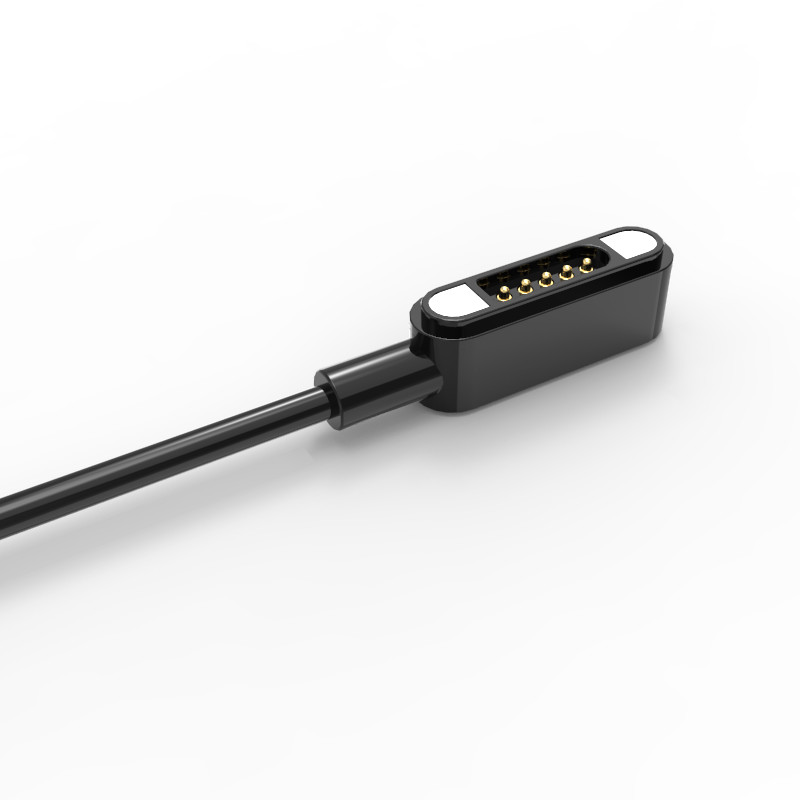

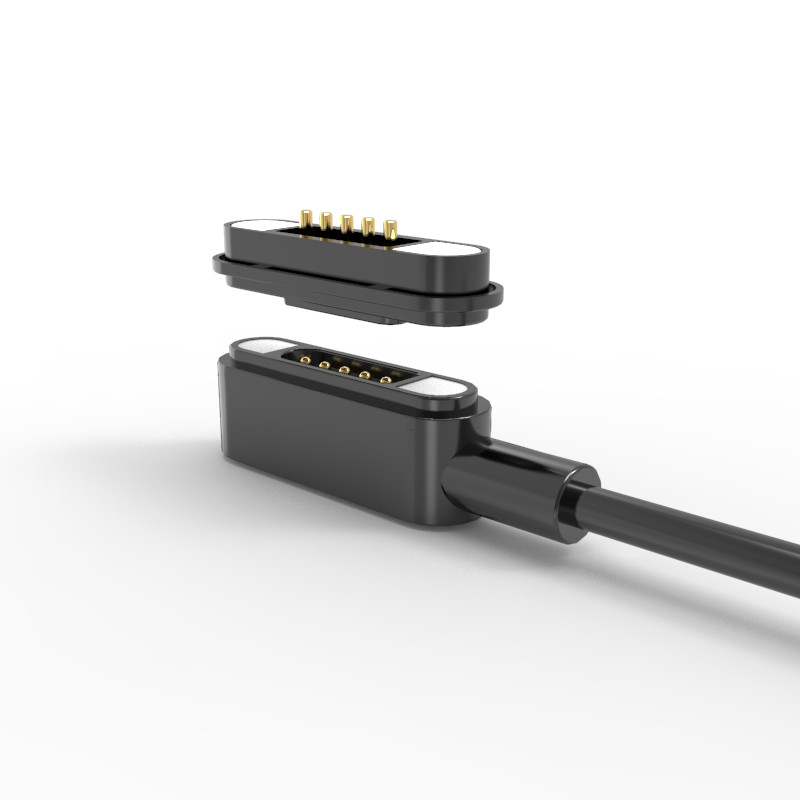

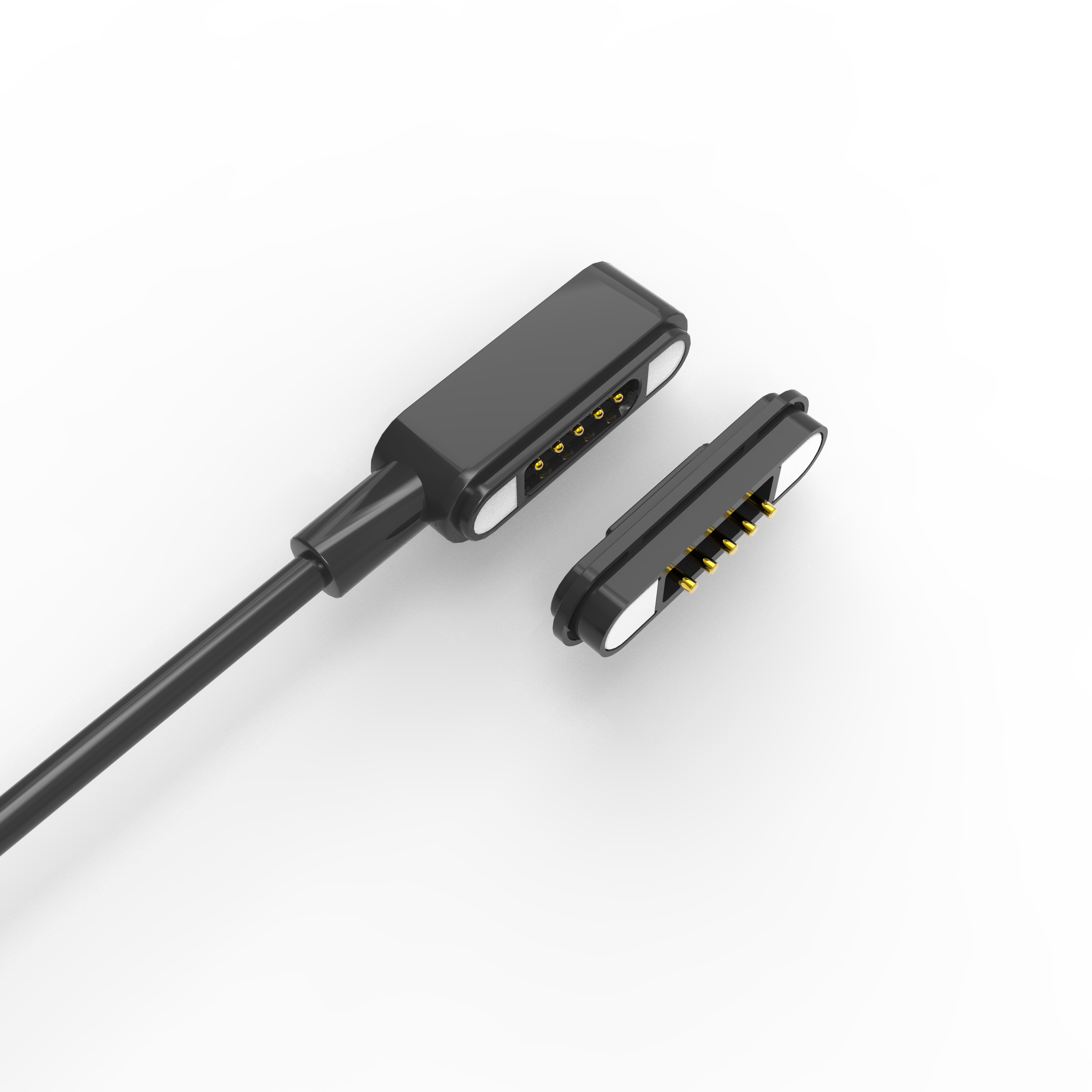

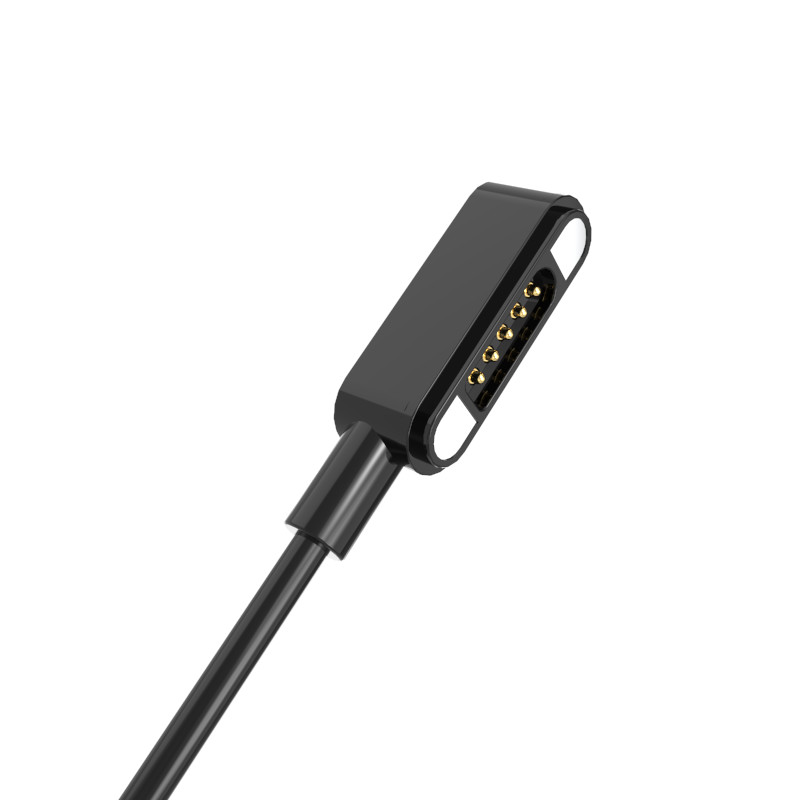

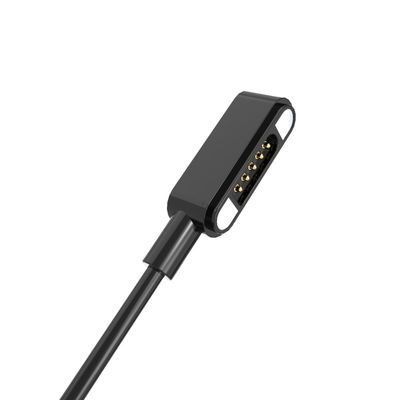

رابط کابل مغناطیسی 5 پین متصل کننده داده های مغناطیسی سیاه

کانکتور کابل مغناطیسی کانکتور 5 پین کانکتور بهار

1مواد و ساختمان

پین پوگو: مس ، سطح طلا شده (مقاومت تماس پایین و مقاومت در برابر خوردگی را تضمین می کند).

کانکتور USB:پوسته فولاد ضد زنگ (USB 2.0) برای دوام و محافظت.

مسکن:HTN (نایلون با دمای بالا) + 30٪ پرکننده، UL94 V-0 درجه بندی شده است (توان آتش گیر، مقاومت در برابر دمای بالا).

قالب بیرونی (مجموعه):TPE 80A سیاه (استومر ترموپلاستیک انعطاف پذیر و مقاوم در برابر سایش)

مغناطیس:نیودیمیوم آهن بورون (NdFeB) مغناطیس دائمی (با عملکرد بالا، چسبندگی قوی).

کابل: OD3.5 میلی متر,چهار هسته ای

قرمز و سیاه: 65 رشته × 0.08 میلی متر (سنگ مدفوع، ظرفیت جریان بالاتر).

سفید و سبز: 16 رشته × 0.08 میلی متر (سنگ قلع، احتمالا برای داده ها / سیگنال).

عایق بندی:پوشش TPE سیاه(مرسوم و با دوام)

2خواص مکانیکی

نیروی بهار: 80g ± 20g در ارتفاع کار 1.0mm (ضمان فشار تماس پایدار)

نیروی چسبندگی مغناطیسی: >550G (قرص بندی امن نر و ماده)

مدت عمر: 50،000 چرخه (استدامتی بالا)

ویژگی های ایمنی: طراحی ضد شورت سرک و نشانه های قطبی برای تراز صحیح.

3خواص الکتریکی

ولتاژ اسمی: 12 ولت DC

رتبه بندی فعلی:

مستمر: 3.0A.

اوج (لحظه ای): حداکثر 4.0A

مقاومت تماس: ≤50mΩ (از دست دادن قدرت کم)

انطباق: RoHS و REACH (صالح محیط زیست).

4درخواست ها

الکترونیک ماژولار: پوشیدنی ها، دستگاه های IoT، سنسورهای قابل جدا شدن.

اتصال PCB: به تخته ها جوش داده شده یا بیش از حد قالب گرفته شده است.

سیستم های سازگار با USB: ترکیبی از تحویل برق (12V / 3A) با داده ها از طریق USB 2 است.0.

استفاده های قابل اطمینان بالا: تجهیزات خودرو، پزشکی یا صنعتی (به لطف UL94 V-0 و طول عمر 50k چرخه).

پارامتر کانکتورهای مغناطیسی 5 پین:

نقشه فنی کانکتور کابل 5 پین نر (بعد های کلیدی):

نقشه فنی اتصال کننده ی مغناطیسی زنانه 5 پین (بعد های کلیدی):

چطور سفارش بدم؟
* شما به ما نقشه یا نمونه بفرستید

* تیم مهندسی حرفه ای ما ارزیابی را انجام می دهد

* تو نقشه رو بررسي ميکني و ما نمونه رو ميفرستيم به تو

* شما نمونه را تست می کنید و تایید می کنید، سپس سفارش می دهید و ۵۰ درصد پیش پرداخت پرداخت می کنید

* ما شروع به ساخت محصول می کنیم

* وقتي کالا تموم شد، ما براي چکت عکس ميگيريم و بعدش بقيه رو پرداخت ميکني

* ما محصولات را با DHL، TNT، UPS، Fedex به شما تحویل می دهیم

مدت پرداخت:T/T،50٪ سپرده،50٪ تعادل

روش پرداخت:T/T،PayPal،OCBC

زمان نمونه گیری:نمونه موجودی 2-3روز کاری/نمونه سفارشی 5-7روز کاری

زمان تولید:10-15روز کاری

براي:آمریکا، اروپا، آسیا، آفریقای جنوبی

مدت معامله:EXW

حمل و نقلهوايي، دريايي، اکسپرس

خدمات:کیفیت بالا با قیمت مناسب، خدمات OEM، هر اندازه خاص، رنگ، طرح قابل قبول است
