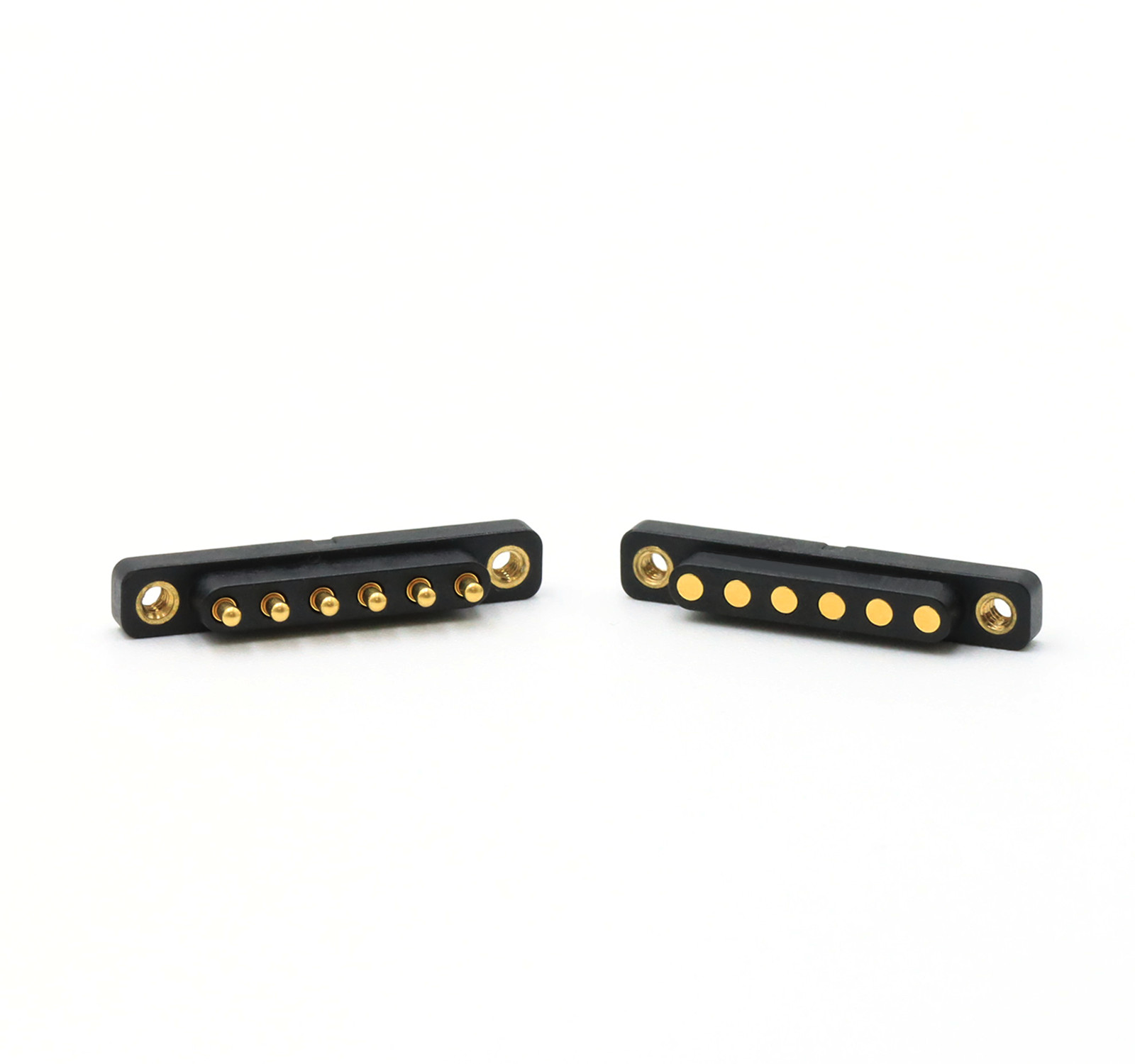

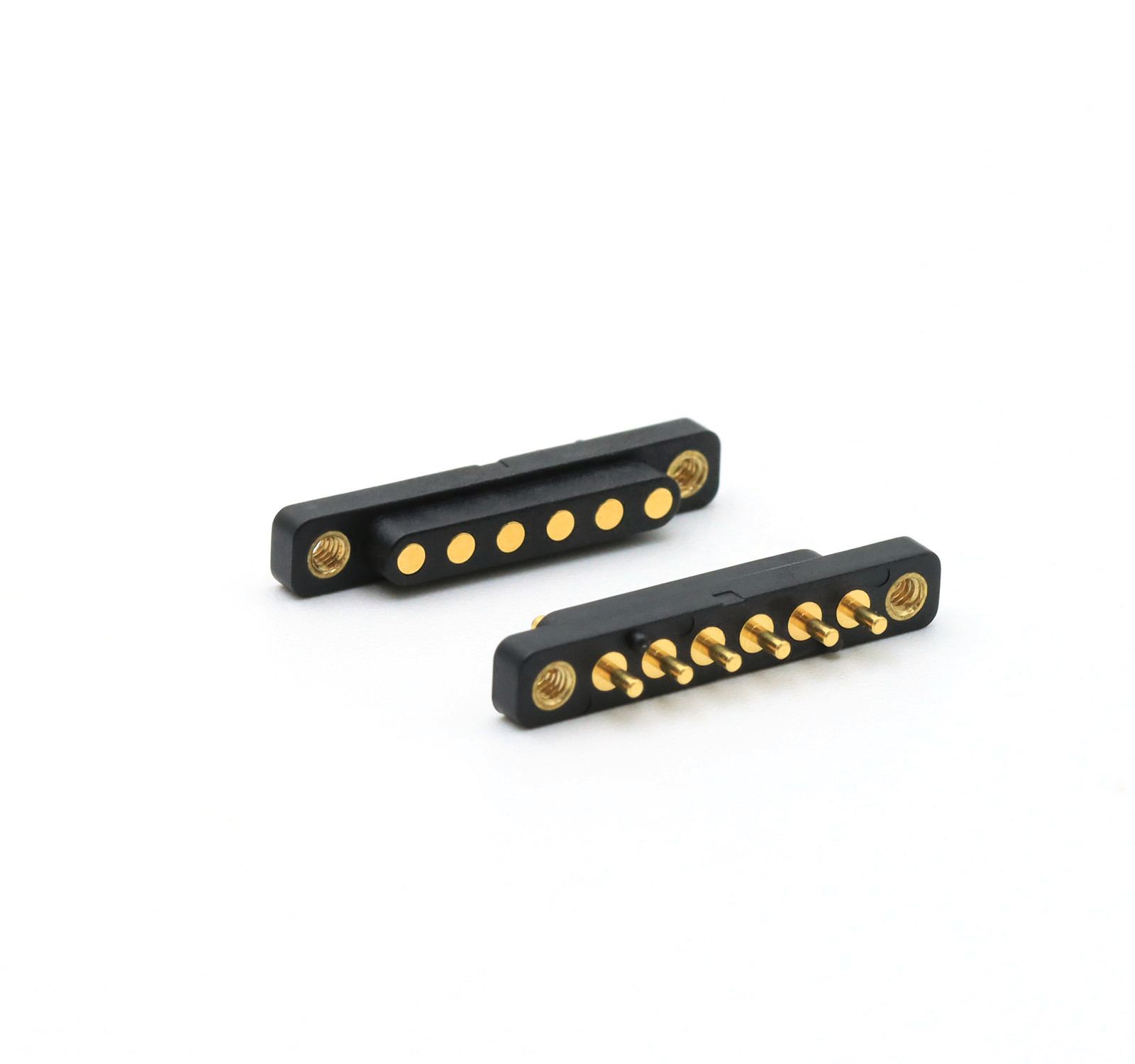

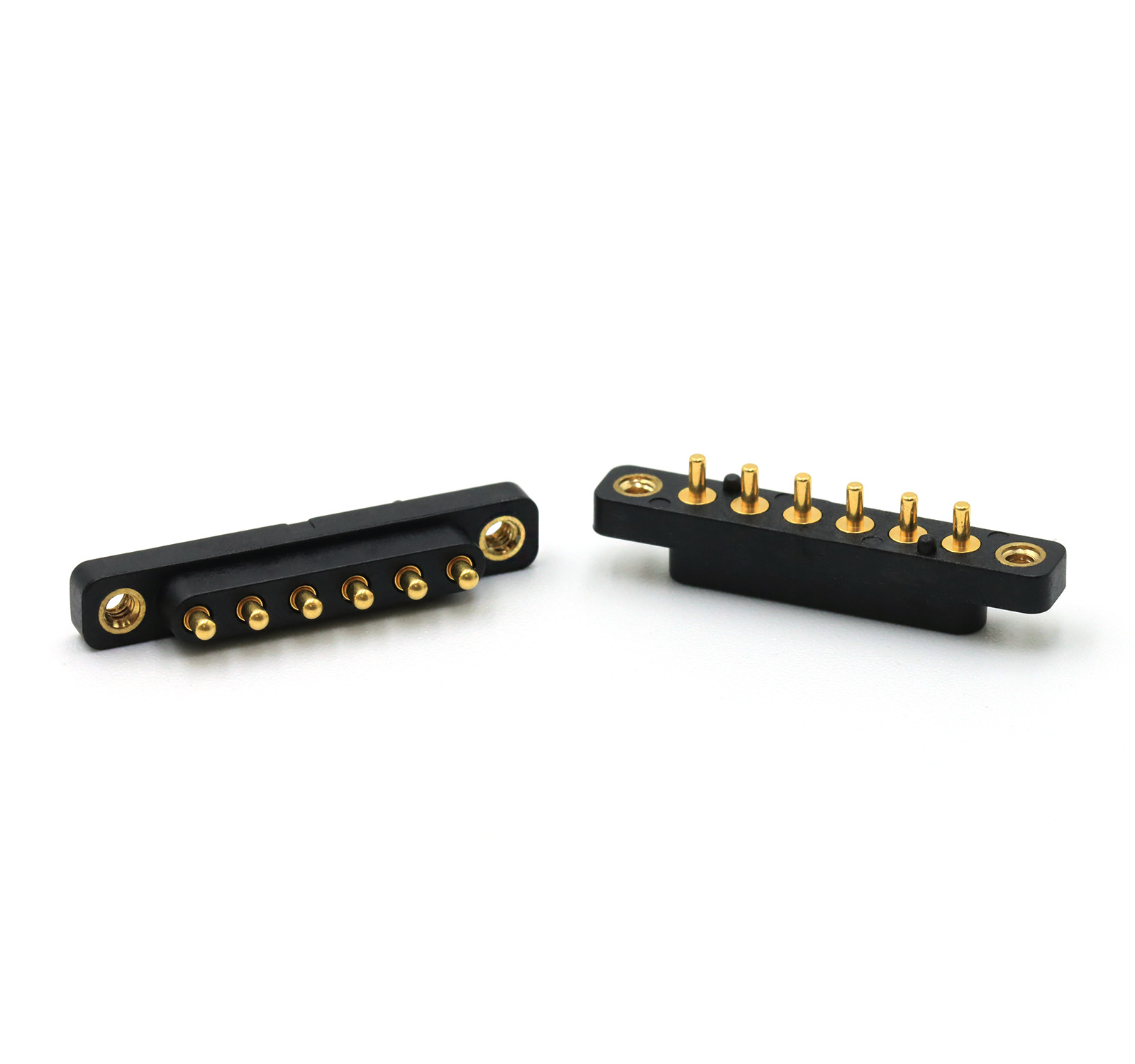

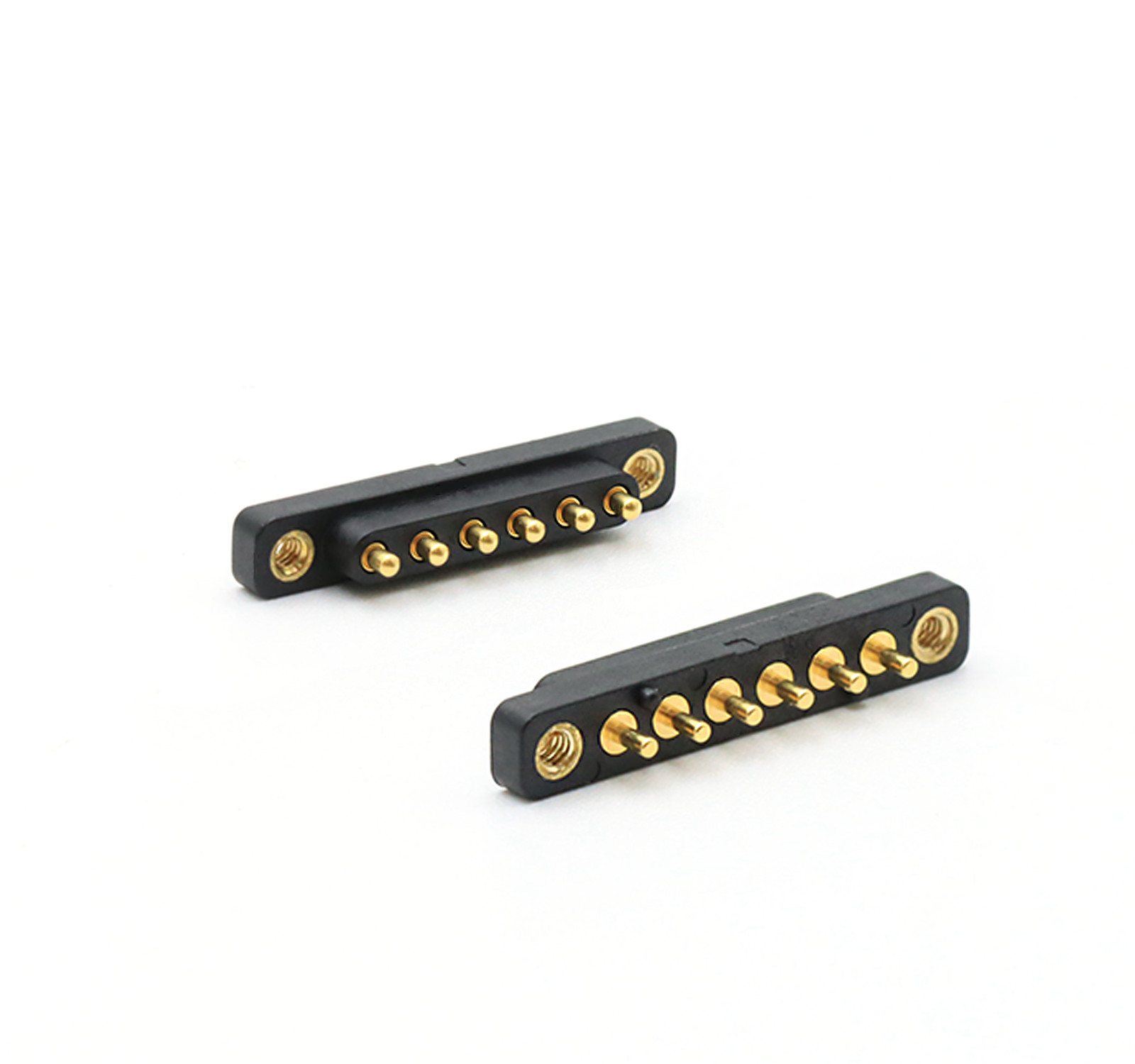

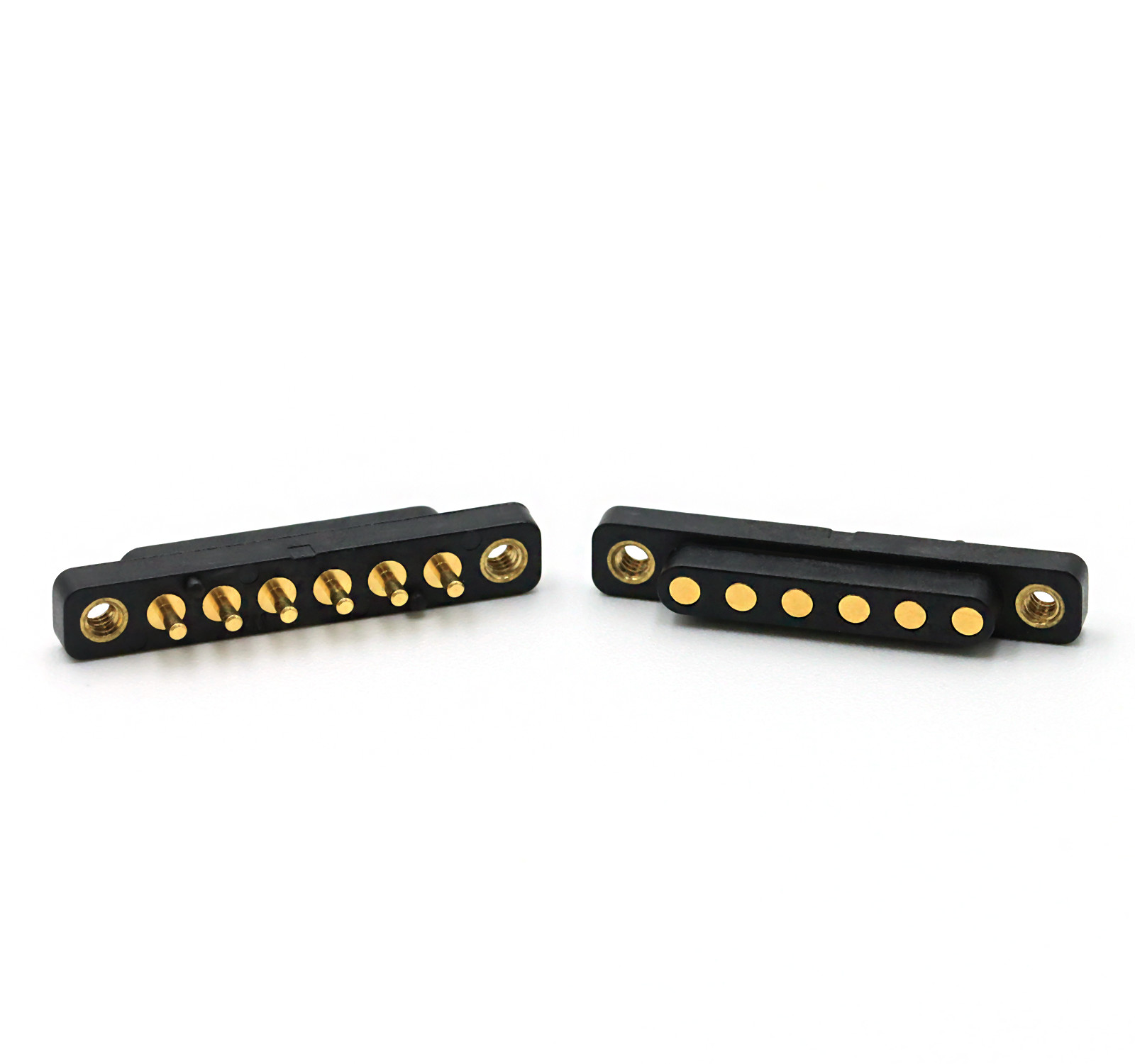

زرين پوشيده 6پين سوراخ پیچ mnale و زنانه به بهار بار اتصال پنگ pogo.
تیم های طراحی ما تجربه گسترده ای در علوم مواد، مهندسی برق، مهندسی فرآیند و ساخت ماشین آلات دارند. ما این دانش را در بسیاری از زمینه های مختلف پزشکی و صنعتی اعمال می کنیم.
مزایای کانکتورهای UPE با بار رباعی:
کانکتورهای بهار بارگذاری شده، که معمولاً به عنوان فلز های بهار یا فلز های پوگو شناخته می شوند، مزایای متعددی دارند:
قابلیت اطمینان:پین های UPE Pogo که از تکنولوژی CLIP استفاده می کنند، یک اتصال الکتریکی ثابت و قابل اعتماد را حتی در محیط های تحت لرزش و شوک مکانیکی فراهم می کنند.
طراحی کامپکت:اندازه کوچک آنها اجازه می دهد تا آنها را در فضاهای تنگ قرار دهند، که برای دستگاه های الکترونیکی مدرن و فشرده ایده آل است.
انعطاف پذیری:پین های پوگو می توانند با تغییرات سطحی سازگار شوند و حتی اگر سطوح جفت گیری به طور کامل تراز نشده باشند، اتصال پایدار را تضمین می کنند.
استفاده آسان:آنها کاربر پسند هستند، با نصب و نگهداری ساده.
دوام:آنها طراحی شده اند تا در برابر چرخه های متعدد اتصال و جدا کردن مقاومت کنند، باعث می شود آنها بسیار با دوام باشند
مزیت ما و انتخاب شما:
UPE حرفه ای سفارشی جریان بالا پگو پین با 15A-30A سری، آن را به صورت انبوه تولید شده است.
UPE یک کانکتور 2pin-40pin Pogo مرد و زن با پچ استاندارد 2.54mm با SMT / DIP / Right Angle / Solder Cup توسعه داد.
تست Pogo Pin Life تا 1000000 چرخه
تمام محصولات می توانند از استاندارد HF، RoHS REACH عبور کنند.
100 درصد تست الکتريکي قبل از تحویل کالا گزارش داده شده است.
سفارشی از اشکال مختلف در دسترس است، ساختار کوچک و جریان بالا.
چرا مشتریانUPE?
1خدمات سفارشی حرفه ای
2. قابلیت تولید نمونه سریع
3. سيستم سختگيري کیفیت
4. پردازش با اجزای وارداتی
5تجهیزات تست با دقت بالا
6روش های معقول کنترل هزینه
اندازه کانکتور پیگو پین مرد 6 پین:
اندازه کانکتور 6pin screw female pogo pin:
طرح PCB توصیه شده
تحمل طرح: ± 0.05mm
عملکرد پارامتر اتصال دهنده ی پرتاب شده به بهار
|
نام
|
اتصال 6 پین مرد و زن
|
|
پلنگر
|
بدون سربC6801، پوشش XXU" Min Au بیش از 60 ~ 100U" Ni
|
|
بشکه
|
بدون سربC6801، پوشش XXU" Min Au بیش از 60 ~ 100U" Ni
|
|
بهار
|
SUS304
|
|
مسکن
|
سیاه HTN+30%GF UL94 V-0
|
|
گره بزن
|
ام 160
|
|
نیروی بهار
|
80g±20g، در ارتفاع کار 1.2mm.
|
|
قشر کامل
|
1.4 میلی متر
|
|
عمر مکانیکی
|
20000 چرخه دقیقه
|
|
جریان
|
3A
|
|
ولتاژ
|
12 ولت DC
|
|
تحمل طرح
|
±0.05mm
|
|
مقاومت تماس
|
پنجاه متر حداکثر (PIN)
|
|
دمای کار
|
-40°C~+130°Cدر عرض 24 ساعت
|
|
مقاومت در برابر فروش
|
260°C±5°C 20s±2s
|
|
آزمایش اسپری نمک
|
48 ساعت
|
|
گواهینامه
|
محصول سازگار با ROHS یا REACH
|
|
تست
|
تست 100٪ باز و کوتاه مدت
|
کانکتور پین پوگو از 6 قسمت تشکیل شده است: پلنگر، بشکه، بهار، مروارید سرامیکی، خانه، کاپ
برخی از کانکتورهای مخصوص پوگو پین برای مرجع:
حوزه کاربرد محصول:
