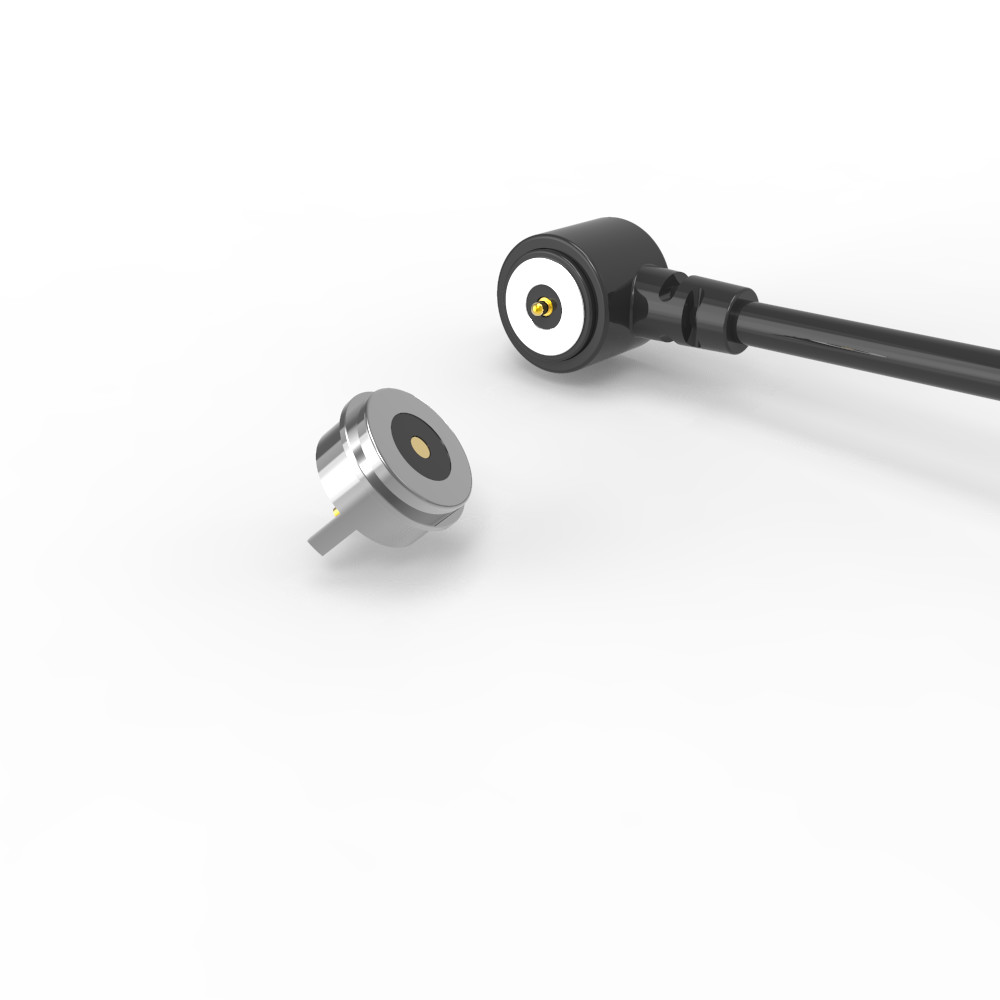

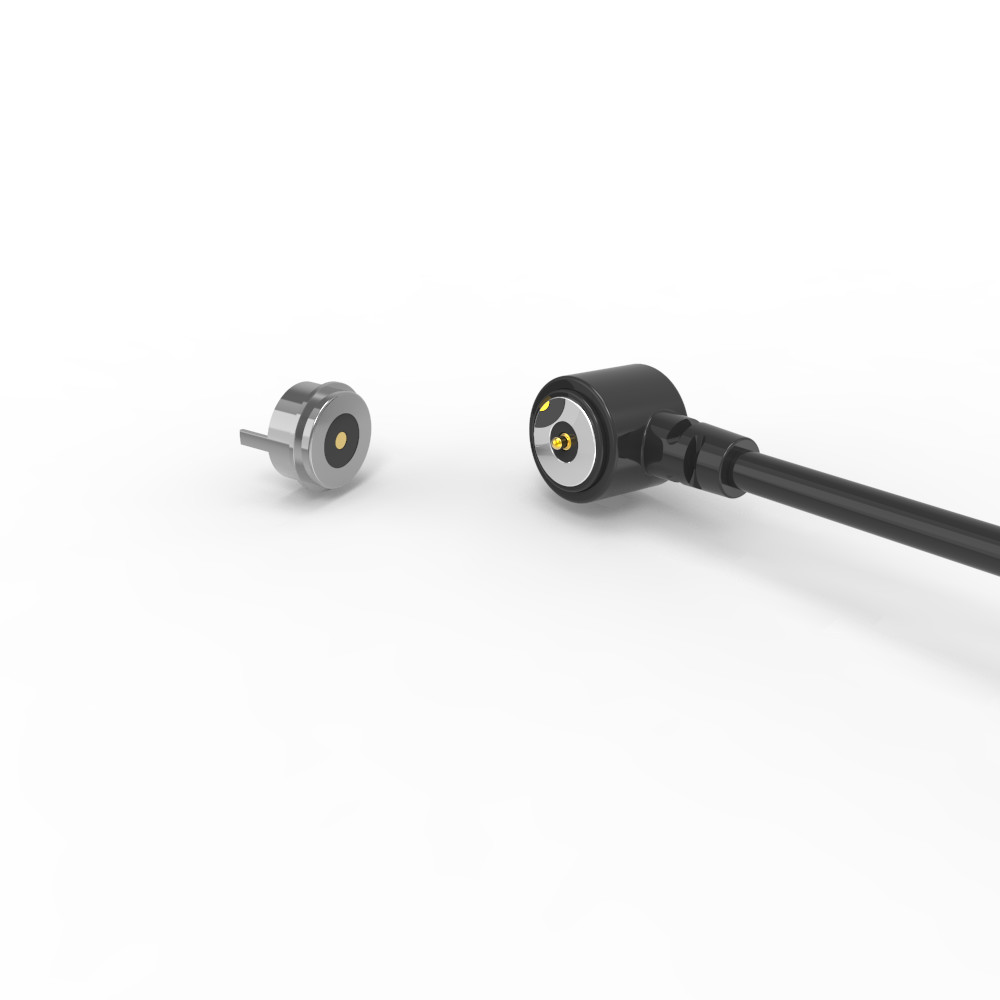

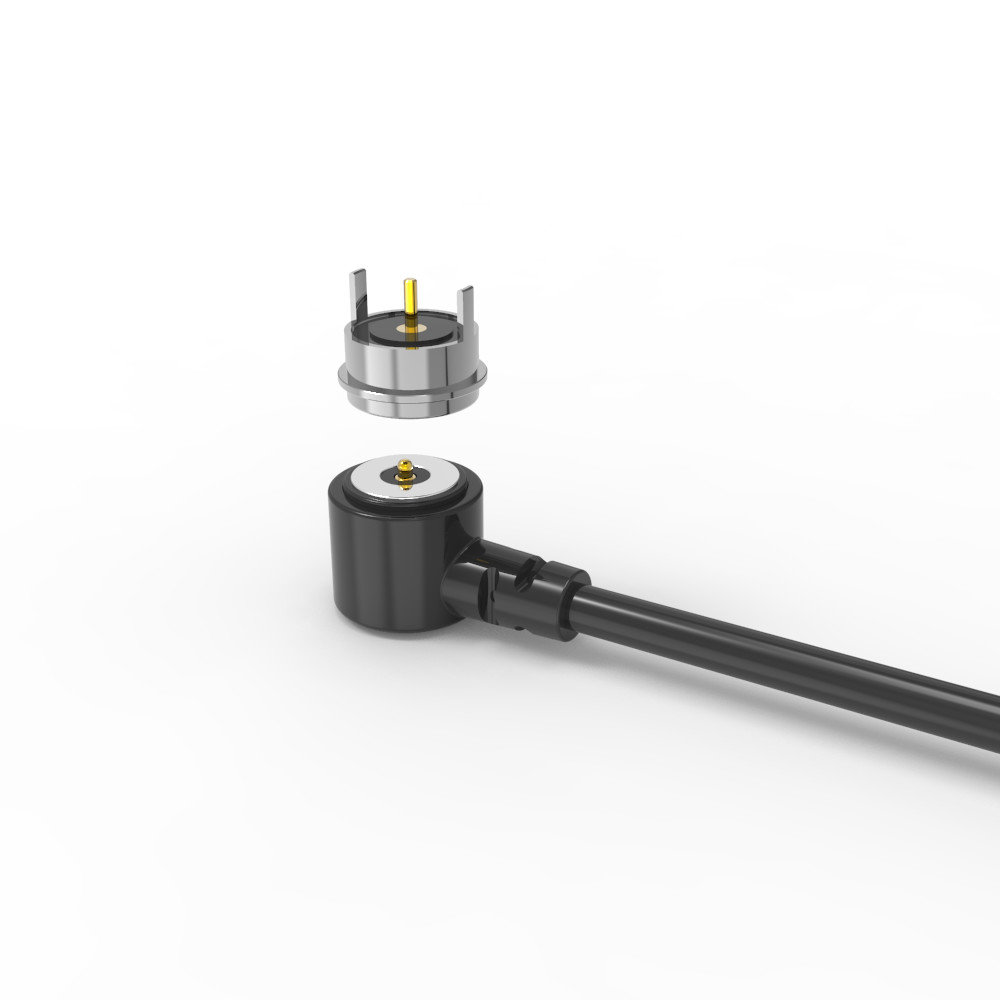

دیه8.0MM 2Pin مرد و زن Pogo Pin مغناطیسی با کانکتور کابل 2A 12V

دیه8.0MM 2Pin مرد و زن Pogo Pin مغناطیسی با کانکتور کابل 2A 12V

قابلیت های اتصال مغناطیسی UPE
تخصص اصلی:

طراحی کانکتور مغناطیسی سفارشی (پین پوگو، مجموعه های کابل، نصب PCB)

راه حل های کامل از مفهوم تا تولید انبوه

تخصص در کاربردهای با قابلیت اطمینان بالا (صنعت، پزشکی، خودرو، الکترونیک مصرفی)

رابط کابل مغناطیسی نر:

اجزای کلیدی و مواد:

1.پين هاي پوگو (رابطه هاي الکتريکي):

مواد پایه:.برابر

.پلاست:از مواد معدنی به عنوان مواد شیمیایی استفاده می شودحداقل 5 میکرو اینچ (μ") طلا (Au)تموم شد60-100 میکرو اینچ (μ") از نیکل (Ni)این باعث مقاومت عالی در برابر خوردگی، رسانایی و دوام می شود.

2محفظه (بدن اصلی پلاستیکی):

مواد:HTN سیاه (نایلون درجه حرارت بالا) تقویت شده با30٪ فیبر شیشه ای (GF).

درجه قابل اشتعال:UL94 V-0 (تخفیف عالی شعله، خود خاموش).

3. مغناطيس:

نوع:بور آهن نئودیمیوم (NdFeB) ، درجهN52(قوی ترین درجه به طور معمول در دسترس).

.پلاست:نیکل (Ni) - محافظت از خوردگی را برای آهنربا فراهم می کند.

4کابل:

نوع:2-کاندکتور (2C).

قطر بیرونی (OD):3.۰ میلی متر

راننده:احتمالاً 43 رشته AWG (TC43) ، هر یک قطر 0.08 میلی متر (مرونیت را فراهم می کند).

5جاکت سیم و جاکت اتصال:

مواد:TPE سیاه (الستومر ترموپلاستیک)

سختي:90A ساحل (توازن خوب انعطاف پذیری، دوام و چسبندگی).

مشخصات مکانیکی:

1. نيروي بهار: 60 گرم ±10 گرم(به عنوان مثال، 50g به 70g) اندازه گیری می شود زمانی که پین pogo بهقطب کار از 1.0mm. اين يک نيروي اعتدال پذير و قابل اعتماد براي تماس الکتريکي است

2. کل ضربه: 1.20ميلي متر(حداقل فاصله ای که پلنجر پیگو می تواند در بشکه فشرده شود).

3زندگي ميكانيكي:حداقل10،000 چرخه جفت گیرینشان دهنده یک طراحی قوی مناسب برای استفاده مکرر است.

مشخصات الکتریکی:

1ولتاژ کار: 12 ولت DC.

2جريان کار: 2A(به هر پین/ جفت)

3مقاومت تماس: حداکثر 50 میلیومتر (mΩ)در هر جفت پین pogo در شرایط مشخص شده.

4تست: 100 درصداز واحدهای تحتمدار بازومدار کوتاهآزمایش برای اطمینان از عملکرد و ایمنی الکتریکی پایه.

انطباق و قابلیت اطمینان:

1انطباق محیط زیست:به طور صریح اعلام شده است که مطابق با RoHS (محدودیت مواد خطرناک) و REACH (ریجستریشن، ارزیابی، مجوز و محدودیت مواد شیمیایی) است.

2مقاومت در برابر خوردگی(آزمایش اسپری نمک): 48 ساعت قرار گرفتن در معرض یک روش تست استاندارد (به عنوان مثال، ASTM B117) ، این یک مدت زمان آزمایش قابل توجهی است که نشان دهنده مقاومت خوب در برابر خوردگی برای پوشش / مواد است.مناسب برای محیط های سخت.

اتصال مغناطیسی زنانه:

مواد:
PIN:C6801 بدون سرب، پوشش 5U" Min Au بیش از 60 ~ 100U" Ni؛
محفظه: سیاه HTN + 30%GF UL94 V-0 ؛
Shel1: بدون سرب C6801 پوشش نی؛
مغناطیس: NdFeB N52 پوشش Ni
برق:
ولتاژ: 12 ولت
جریان:5.0A
مقاومت تماس:50mΩMax (PIN).
100 درصد باز و کوتاه مدت تست.
محصول مطابق با ROHS یا REACH.
تست اسپری نمک: 48 ساعت

توضیحات کاربرد محصول (به موارد زیر محدود نمی شود):
1.بورد PCB جوش قابل وصل کردن
2. شکل دادن و پوشش دادن سیم های پس از جوش
3. یک ترمینال انتقال از این صفحه PCB می تواند اضافه شود؛
4قالب گذاری تزریقی از قالب های قابل جاسازی
5. سيم ها مي تونن مستقيم با هم وصل بشن

پارامتر کانکتورهای کابل مغناطیسی دایره ای 2Pin:

نقشه فنی اتصال کابل دو پین دایره ای

نقشه فنی اتصال کننده مغناطیسی دو پین زنانه دایره ای

بازطرح pcb توصیه شده

مزیت های کانکتور مغناطیسی:

1تجربه کاربری بدون تلاش

.جذب اتوماتیک: به راحتی با یک عمل ساده "اسنپ" متصل می شود.

.ایمنی ضد سقوط: به وضوح تحت فشار جدا می شود (به عنوان مثال ، به کابل ضربه می زند) ، محافظت از دستگاه ها از آسیب.

2دوام خارق العاده

.طول عمر چرخه بالا: برای 100،000 ~ 200،000 چرخه اتصال / قطع ارتباط ٪ بسیار بیشتر از کانکتورهای استاندارد.

.طراحی محکم: ساختار محکم در برابر استرس های فیزیکی و استفاده مکرر مقاومت می کند.

3مقاومت زیست محیطی

.IPX8 ضد آب: پورت سمت دستگاه (زنان) در برابر غرق شدن مقاومت می کند (به نظر می رسد برای پوشیدنی ها، تجهیزات پزشکی، دستگاه های بیرونی مناسب است).

.مقاومت در برابر گرد و غبار: طراحی مهر و موم شده از ورود ذرات جلوگیری می کند.

4.توليد قدرت با کارايي بالا

.پشتیبانی از شارژ سریع: جریان های 5A10A را مدیریت می کند و امکان شارژ سریع دستگاه های پر انرژی را فراهم می کند.

.مقاومت پایین: برای انتقال جریان بالا با حداقل از دست دادن انرژی بهینه شده است.

5انعطاف پذیری طراحی

.زیبایی شناسی قابل تنظیم: شکل، رنگ و نام تجاری متناسب با دستگاه های میزبان (به عنوان مثال، پوشیدنی ها، ابزار IoT).

.سازگاری فاکتور فرم: می تواند برای پروفایل های بسیار نازک یا محفظه های تخصصی طراحی شود.

6.حفاظت بیشتر

.ضد شورت سرک: محافظت داخلی در برابر شورت سرک تصادفی در هنگام اتصال / اشتباه تنظیم.

.قطب پذیری بی نقص: طراحی فیزیکی از قرار دادن نادرست جلوگیری می کند (حمايت قطب پذیری معکوس).

7.توانايي سيگنال پیشرفته

.اطلاعات با سرعت بالا: از USB 2 پشتیبانی می کند.0، HDMI 13، سیگنال های صوتی و تصویری ‬ جایگزین کردن پورت های سنتی بدون به خطر انداختن عملکرد.

.یکپارچگی سیگنال: انتقال ثابت برای ویدئو / صوتی را حتی با قطع مکرر حفظ می کند.

استفاده از محصولات:
